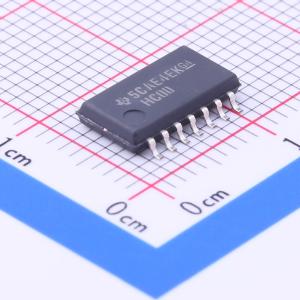

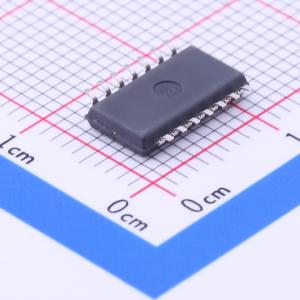

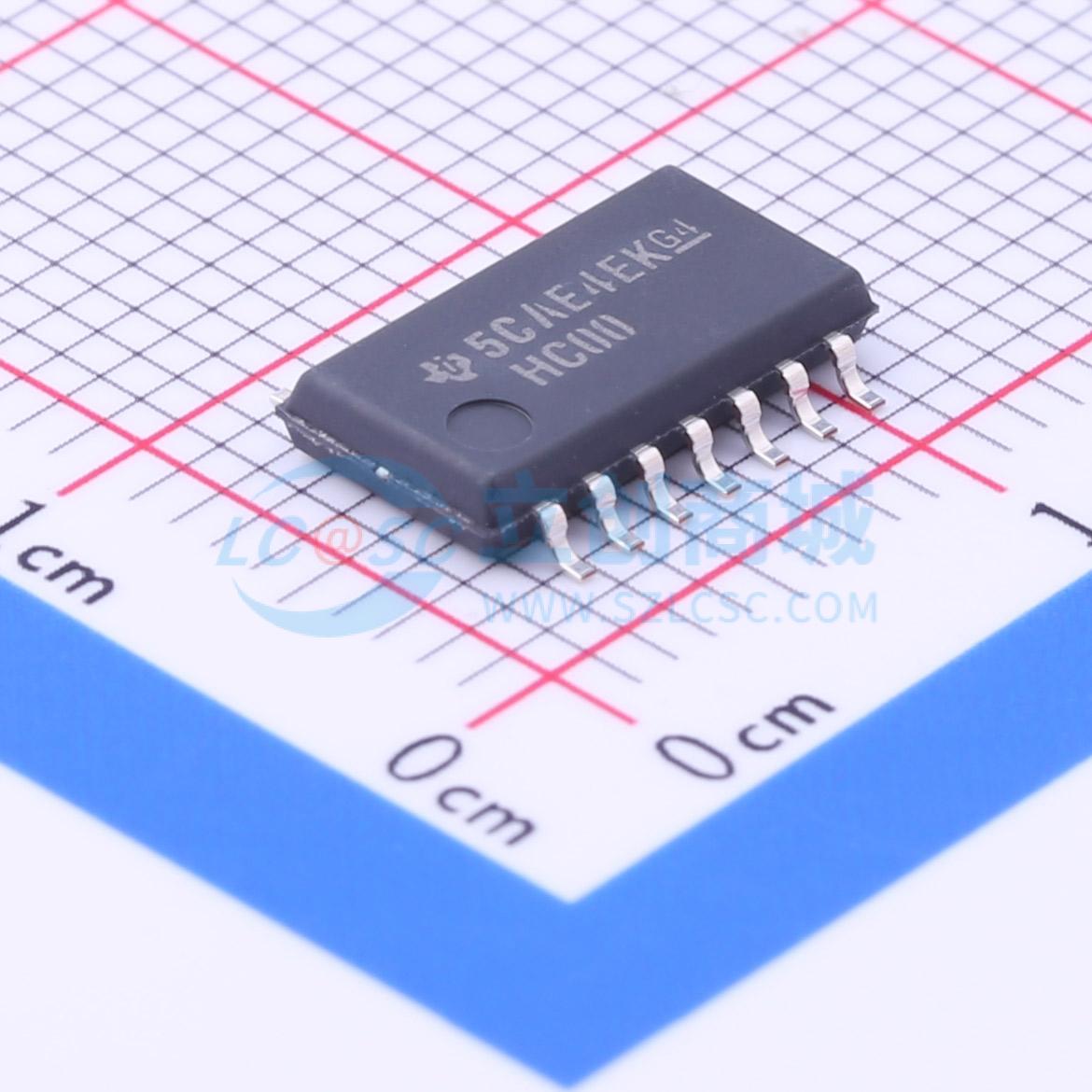

温馨提醒：图片仅供参考，商品以实物为准
SN74HC00NSR
SN74HC00NSR
- 描述
- SN74HC00 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC00NSR
- 商品编号
- C6808
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；3.84V；4.4V；5.34V | |
| 输出低电平(VOL) | 100mV；330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HC00器件包含四个独立的2输入与非门，在正逻辑下可实现布尔函数Y = (非A)·(非B) 或 Y = (非A)+(非B)，包含SN54HC00、SN74HC00多个型号，有多种封装类型。
商品特性
- 工作电压范围宽，为2V~6V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为8ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入钳位电流为±20mA，输出钳位电流为±20mA
- 最大额定连续输出电流为±25mA
- 最大额定流经VCC或地的连续电流为±50mA
- 不同封装对应热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 使用时所有未使用的输入端必须接VCC或GND，以保证器件正常工作
