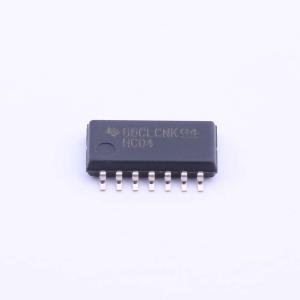

温馨提醒：图片仅供参考，商品以实物为准
SN74HC04NSR
六路反相器
- 描述
- SN74HC04 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC04NSR
- 商品编号
- C6812
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
HC04器件包含六个独立反相器，在正逻辑下实现布尔函数Y = 非A。SN54HC04对应J、W或FK封装，SN74HC04对应D、DB、N、NS或PW封装；NC表示无内部连接。
商品特性
- 工作电压范围为 2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，Icc最大为20 μA
- 典型tpd为 8 ns
- 5 V 下输出驱动能力为±4 mA
- 最大输入电流为 1 μA
