温馨提醒：图片仅供参考，商品以实物为准

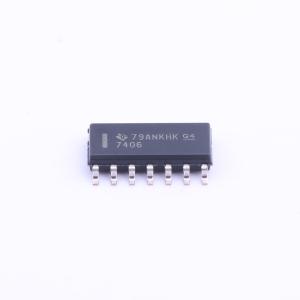

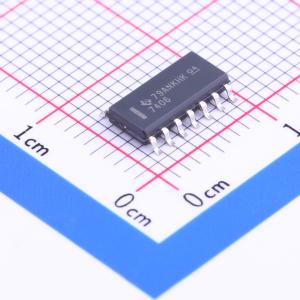

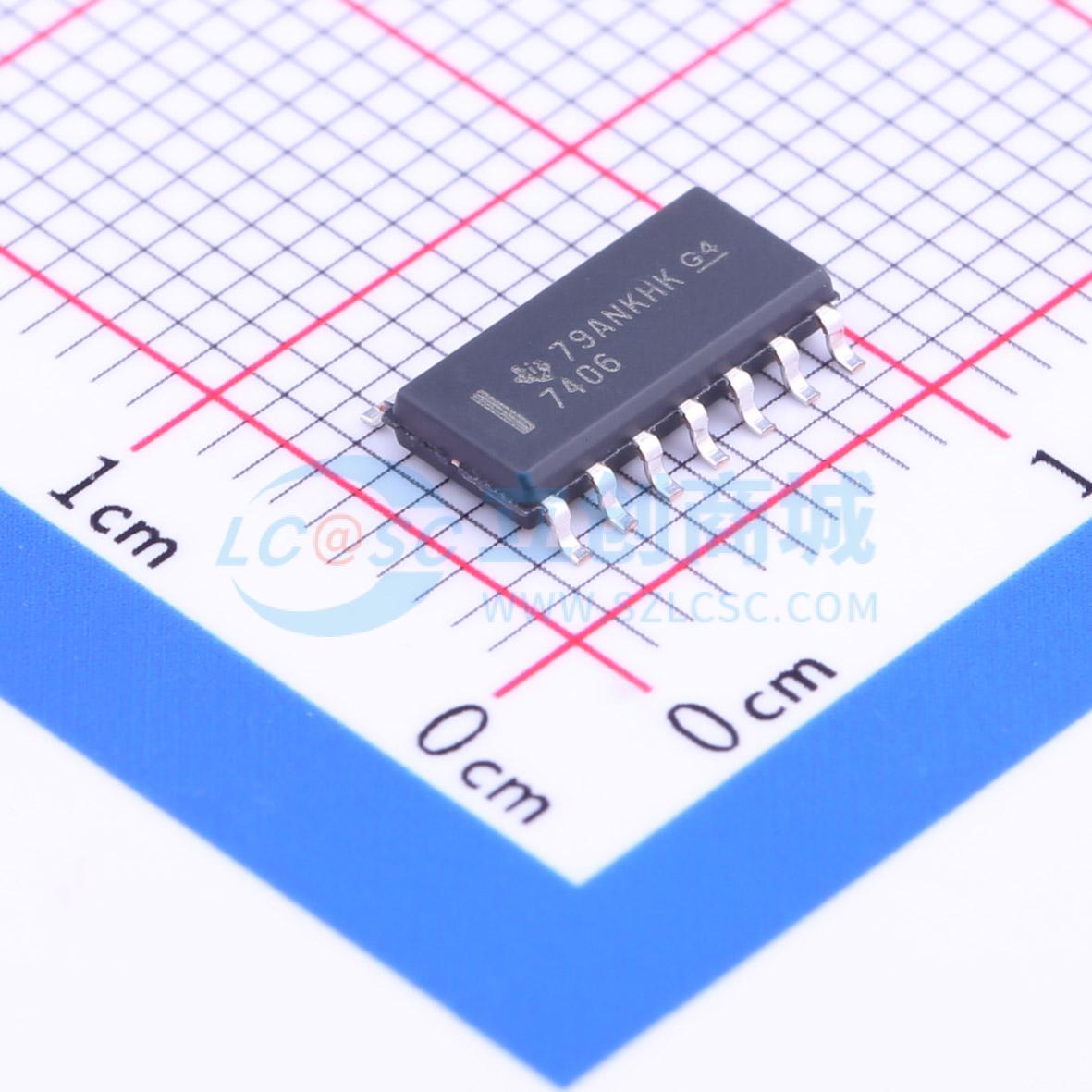

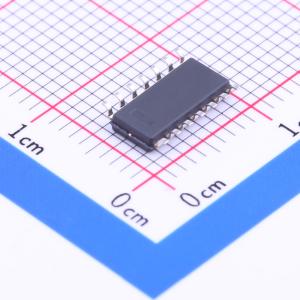

SN7406DR
六路反相器
- 描述
- SN7406 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN7406DR
- 商品编号
- C6914
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 30V | |
| 输出低电平(VOL) | 700mV | |
| 传播延迟(tpd) | 23ns@5V,15pF | |
| 系列 | 7400 | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
本产品为TTL六反相缓冲/驱动器，具备高压开集电极输出，可适配不同电路与负载需求。
商品特性
- 可将TTL电平转换为MOS电平
- 具备高灌电流能力
- 输入配备钳位二极管，可简化系统设计
- 采用开集电极驱动器设计
- 输入与大多数TTL电路完全兼容
- SN5406与SN7406的最小击穿电压为30V，SN5416与SN7416的最小击穿电压为15V
- SN5406与SN5416的最大灌电流为30mA，SN7406与SN7416的最大灌电流为40mA
- 不同型号对应多种封装规格
- 电源电压最大值为7V，输入电压最大值为5.5V
- SN5406、SN7406输出电压最大值为30V，SN5416、SN7416输出电压最大值为15V
- 存储温度范围为-65℃~150℃
应用领域
- 高电平电路接口
- 驱动指示灯、继电器等大电流负载
- 作为反相缓冲器驱动TTL输入
