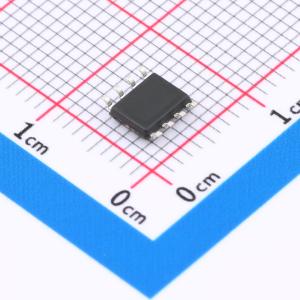

温馨提醒：图片仅供参考，商品以实物为准
IRF7809AVTRPBF-HXY
N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N沟道场效应管（MOSFET）具有以下主要参数：最大漏极电流ID为15A，漏源击穿电压VDSS为30V，导通电阻RDON为7.5mΩ。较低的导通电阻使其在导通状态下损耗更小，效率更高，适用于需要高效能功率管理的电路设计。该器件常用于电源转换、负载开关、电池管理系统以及各类高密度电子设备中，满足对小型化与高性能有要求的设计场景。
- 商品型号
- IRF7809AVTRPBF-HXY
- 商品编号
- C49420473
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 12.6nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF |
商品概述
IRF7809AVTRPBF采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 15A
- 在VGS = 10V时，RDS(ON) < 9mΩ
- 在VGS = 4.5V时，RDS(ON) < 14mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
