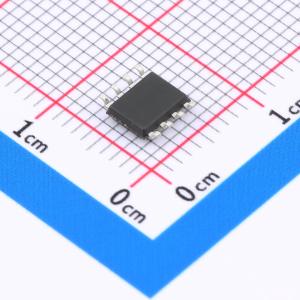

温馨提醒：图片仅供参考，商品以实物为准
FDS6676S-HXY
N沟道 30V 18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为N沟道增强型场效应管（MOSFET），具备优异的导通性能与开关特性。其漏极电流ID可达18A，漏源电压VDSS为30V，确保在中高功率应用中的稳定运行。导通电阻RDON低至5mΩ，有效降低导通损耗，提高系统效率。适用于电源管理、DC-DC转换器、负载开关以及各类高密度电子设备中，满足对小型化与高效能有要求的电路设计需求。
- 商品型号
- FDS6676S-HXY
- 商品编号
- C49420490
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 12.6nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF |
商品概述
FDS6676S采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 18A
- 当VGS = 10V时，RDS(ON) < 6.5mΩ
- 当VGS = 4.5V时，RDS(ON) < 12mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
