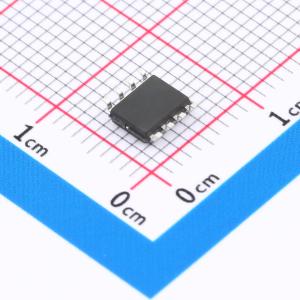

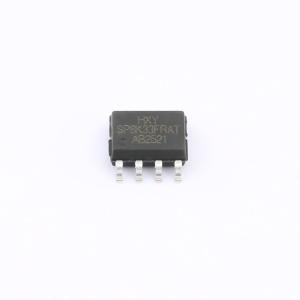

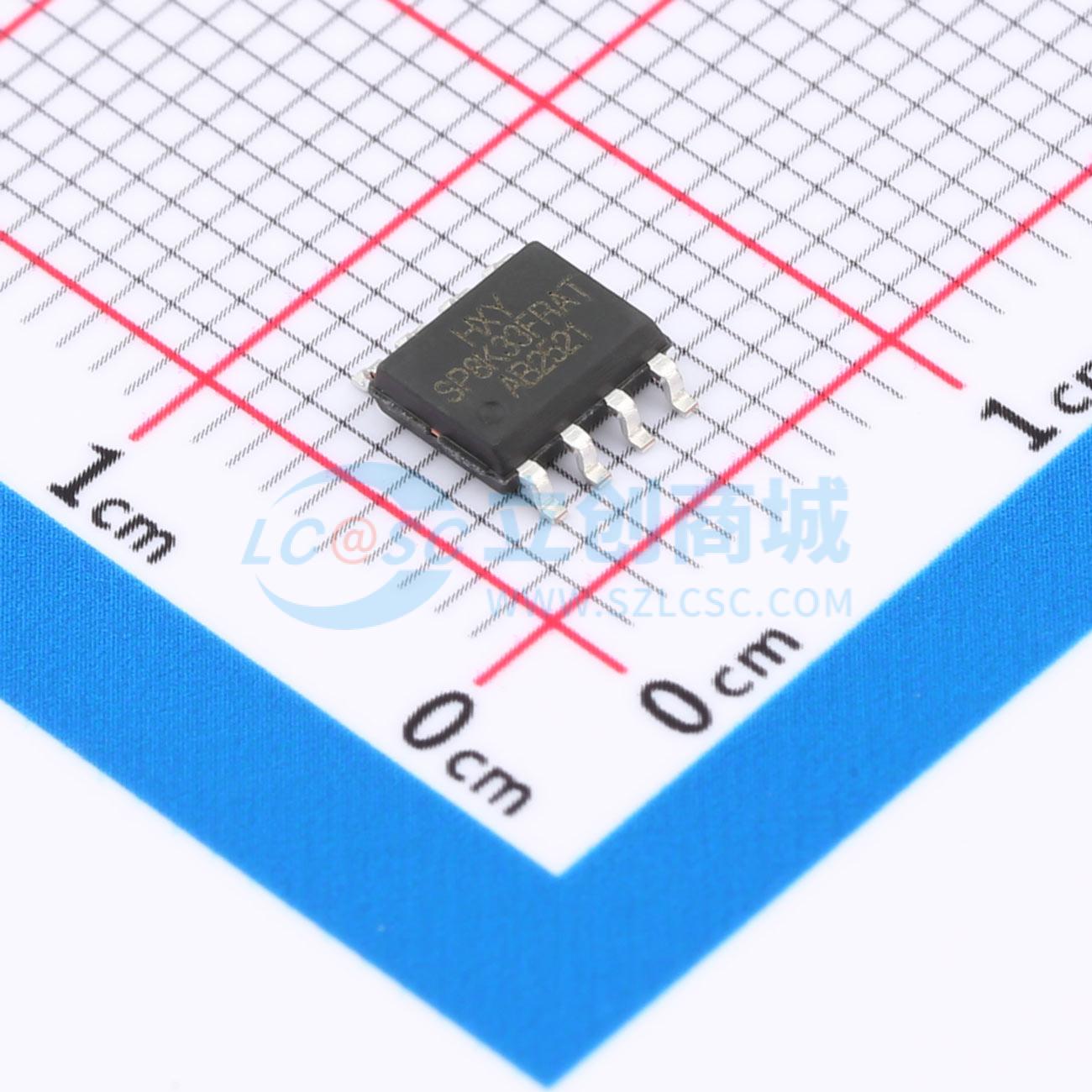

SP8K33FRATB-HXY实物图
  • SP8K33FRATB-HXY商品缩略图
  • SP8K33FRATB-HXY商品缩略图
  • SP8K33FRATB-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SP8K33FRATB-HXY

双N沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本场效应管(MOSFET)采用N+N沟道结构,具有良好的导通特性和开关性能。其主要参数包括:漏极电流ID为6.5A,漏源电压VDSS为60V,导通电阻RDON为32mΩ,适用于中功率电源转换与控制应用。该器件可在高频条件下稳定运行,降低能量损耗,提升系统效率。常用于电源管理模块、DC-AC逆变器、电机驱动电路及智能充电设备中的功率控制部分。其封装形式灵活,便于在多种电路环境中实现高效布板和良好散热。
商品型号
SP8K33FRATB-HXY
商品编号
C49256926
商品封装
SOP-8​
包装方式
编带
商品毛重
0.114克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)60V
连续漏极电流(Id)6.5A
导通电阻(RDS(on))32mΩ@10V
阈值电压(Vgs(th))1.4V
栅极电荷量(Qg)50nC@10V
属性参数值
输入电容(Ciss)1.92nF
反向传输电容(Crss)116pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)155pF

商品概述

SP8K33FRATB采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并能在低至2.5 V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • 漏源电压VDS = 60 V,漏极电流ID = 6.5 A
  • 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 36 mΩ
  • 当栅源电压VGS = 4.5 V时,导通电阻RDS(ON) < 48 mΩ

应用领域

  • 电池保护
  • 负载开关
  • 不间断电源
