温馨提醒：图片仅供参考，商品以实物为准

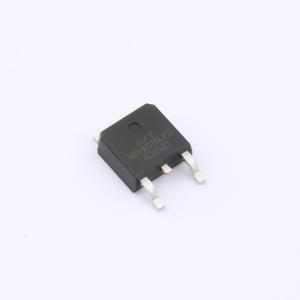

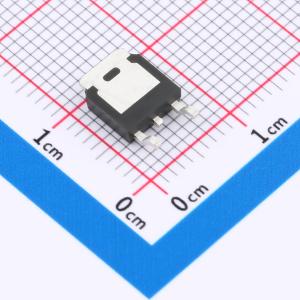

DMTH6016LK3-13-HXY
N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N沟道场效应管（MOSFET）具有60V漏源电压（VDSS）与50A连续漏极电流（ID）能力，导通电阻仅为11mΩ（RDON），有效降低功率损耗并提升整体效率。器件结构稳定，适用于多种高要求电路环境，如高效电源转换、负载控制、开关电路及便携式设备中的功率管理模块，为系统提供可靠性能支持。
- 商品型号
- DMTH6016LK3-13-HXY
- 商品编号
- C49256941
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.3635克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 11mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19.3nC@4.5V | |
| 输入电容(Ciss) | 2.423nF | |
| 反向传输电容(Crss) | 97pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 145pF |
商品概述
DMTH6016LK3 - 13采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V，ID = 50A
- 在VGS = 10V时，RDS(ON) < 15mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
