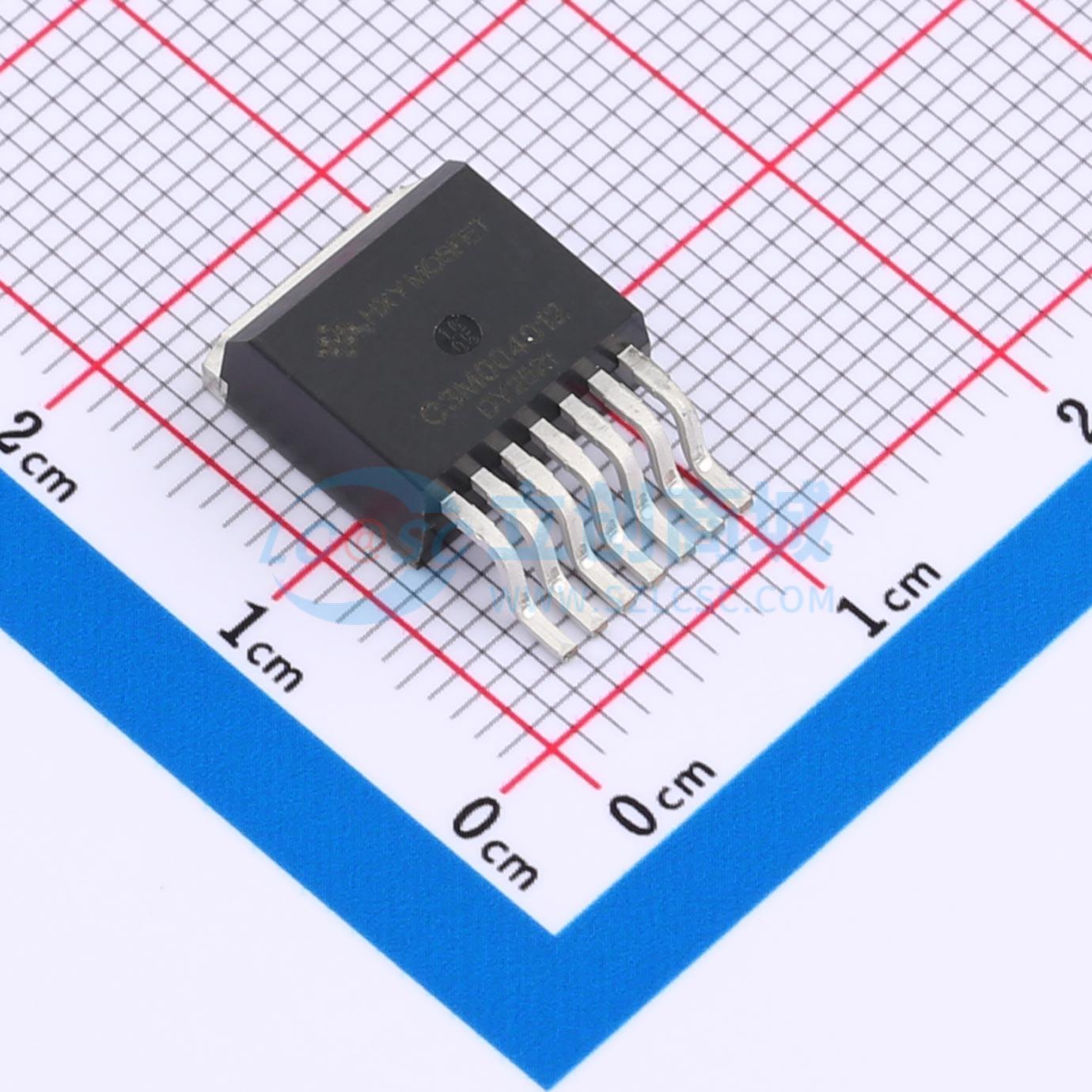

C3M0040120J1-HXY实物图

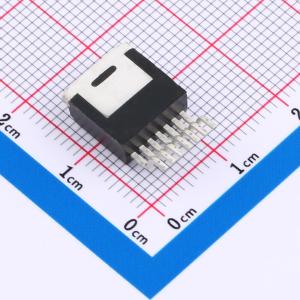

  • C3M0040120J1-HXY商品缩略图

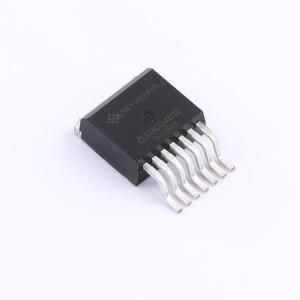

  • C3M0040120J1-HXY商品缩略图
  • C3M0040120J1-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

C3M0040120J1-HXY

SiC功率MOSFET N沟道增强模式

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
本款碳化硅N沟道场效应管(MOSFET)具备优异的电学性能,漏极电流ID为68A,漏源击穿电压VDSS达1200V,导通电阻RDON仅为40mΩ,支持高效、低损耗的电力传输。基于碳化硅材料的优势,该器件具备更高的热稳定性和开关效率,适用于高频率、高功率电源转换系统,如高效能适配器、储能设备、智能电网以及精密电子控制模块等应用场景。
商品型号
C3M0040120J1-HXY
商品编号
C49256953
商品封装
TO-263-7L​
包装方式
管装
商品毛重
2.98克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
数量1个N沟道
类型N沟道
漏源电压(Vdss)1.2kV
连续漏极电流(Id)65A
耗散功率(Pd)326W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)112nC
输入电容(Ciss)2.766nF
反向传输电容(Crss)14pF
工作温度-40℃~+175℃
输出电容(Coss)125pF
导通电阻(RDS(on))52mΩ

商品特性

  • 第三代碳化硅MOSFET技术
  • 带有独立驱动源引脚的优化封装
  • 高阻断电压和低导通电阻
  • 高速开关和低电容
  • 具有低反向恢复(Qrr)的快速本征二极管
  • 无卤,符合RoHS标准

应用领域

  • 可再生能源
  • 电动汽车电池充电器
  • 高压直流/直流转换器
  • 开关模式电源

数据手册PDF
