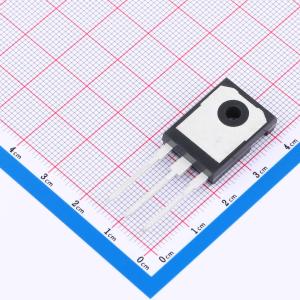

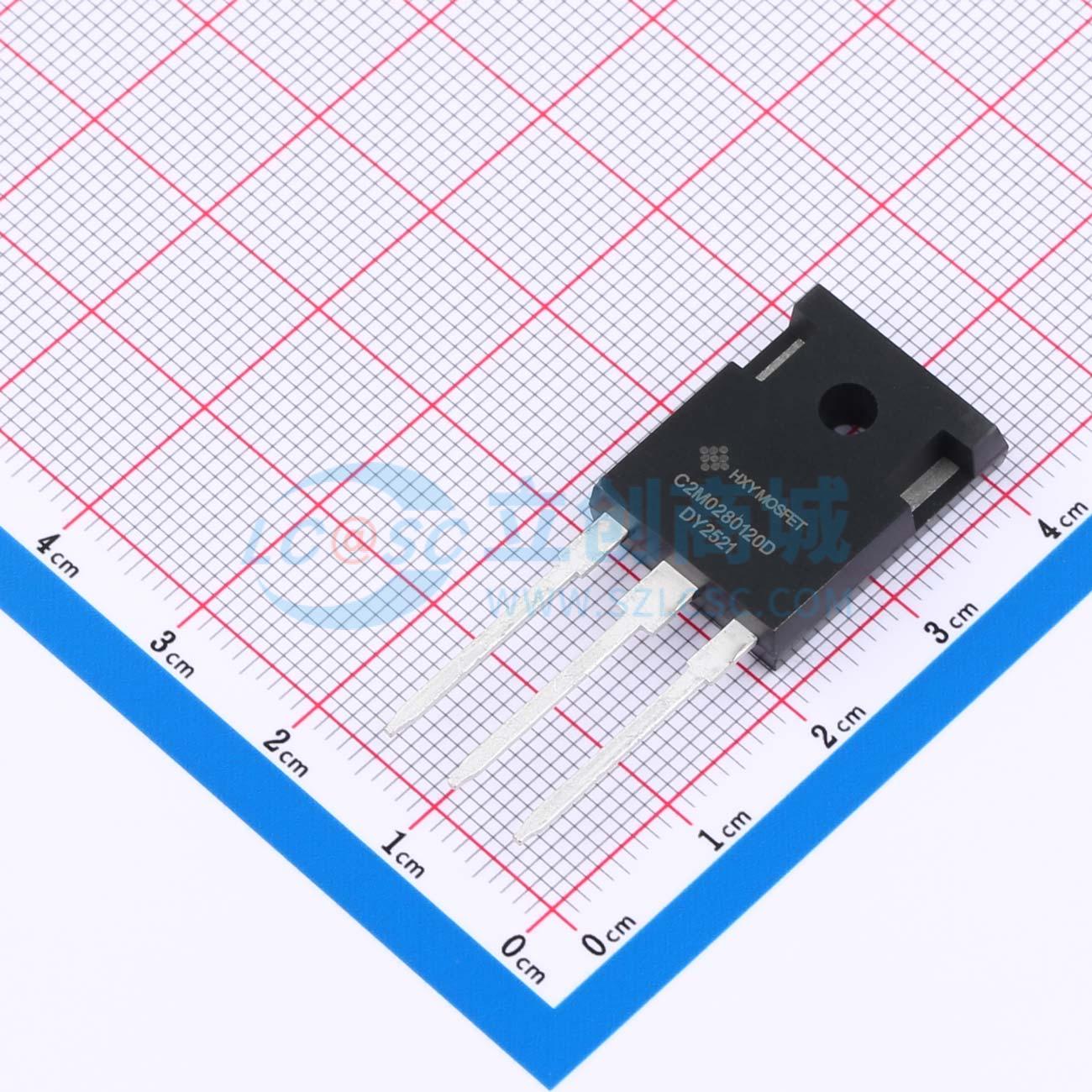

C2M0280120D-HXY实物图

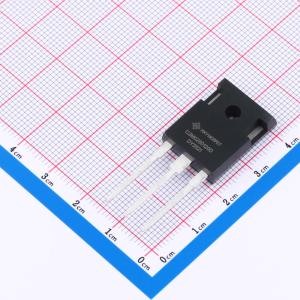

  • C2M0280120D-HXY商品缩略图

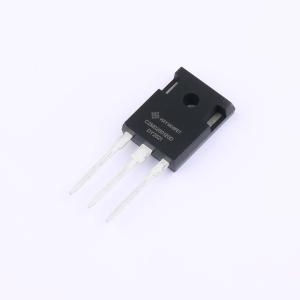

  • C2M0280120D-HXY商品缩略图
  • C2M0280120D-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

C2M0280120D-HXY

C2M0280120D-HXY

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本款碳化硅N沟道场效应管(MOSFET)具备1200V的漏源击穿电压(VDSS),支持7A连续漏极电流(ID),导通电阻为320mΩ(RDON),展现出优异的高压与高频工作性能。凭借碳化硅材料特性,该器件在高温、高频率环境下仍能保持稳定运行,适用于电源转换、无线充电、光伏逆变等高效率电路系统。其高耐压能力和良好的导电性能,使其成为高性能电力电子装置的理想选择。
商品型号
C2M0280120D-HXY
商品编号
C49256951
商品封装
TO-247​
包装方式
管装
商品毛重
10.54克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
漏源电压(Vdss)1.2kV
连续漏极电流(Id)7.6A
耗散功率(Pd)60W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)23.5nC
输入电容(Ciss)324pF
反向传输电容(Crss)4pF
工作温度-55℃~+175℃
导通电阻(RDS(on))450mΩ

数据手册PDF
