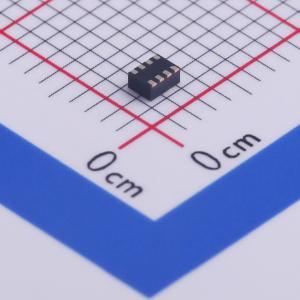

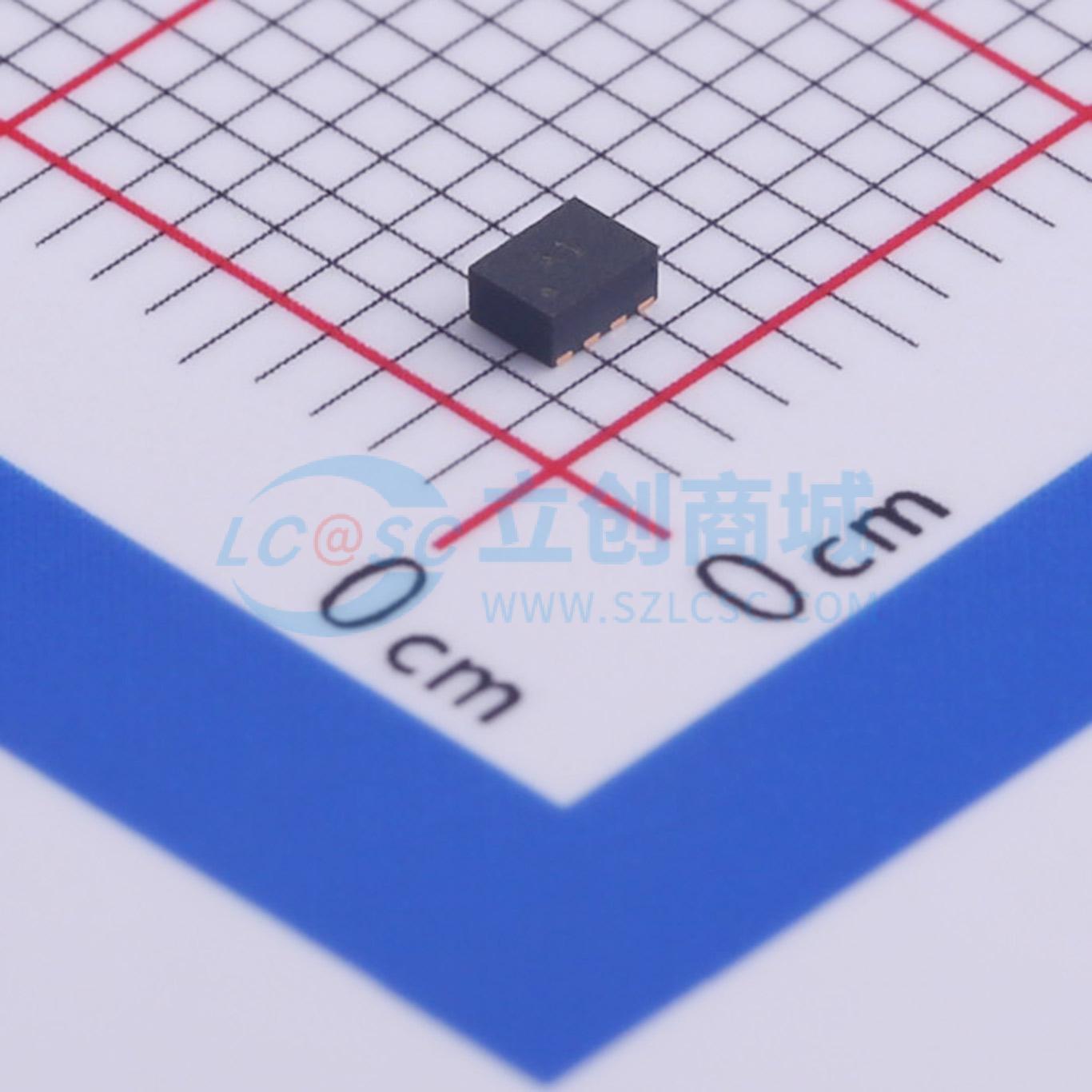

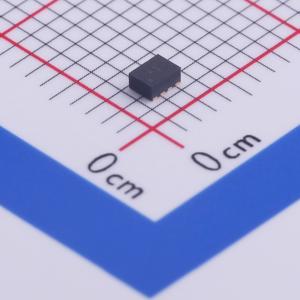

TPS62821DLCR

具有1%精度的5.5V、1A、2A、3A降压转换器系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62821 采用 1.5mm x 2mm VSON-HR 封装、具有 1% 精度的 2.4V 至 5.5V 输入、1A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62821DLCR
商品编号: C469860
商品封装: VSON-8(1.5x2)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

TPS6282x是一款通用且易于使用的同步降压DC-DC转换器，其静态电流极低，仅为4 μA。它能在2.4 V至5.5 V的输入电压下提供高达3 A的输出电流（TPS62823）。基于DCS-Control™拓扑结构，它能实现快速瞬态响应。内部参考电压可将输出电压调节至低至0.6 V，在-40℃至125℃的结温范围内，反馈电压精度高达1%。1 A、2 A、3 A可扩展的引脚兼容和物料清单（BOM）兼容的器件系列可搭配小型470 nH电感器使用。 TPS6282x具备自动进入的省电模式，可在轻负载条件下保持高效率。该器件具有电源正常信号和内部软启动电路，能够以100%占空比模式运行。为实现故障保护，它集成了打嗝式电流限制和热关断功能。 TPS6282x采用2 mm × 1.5 mm QFN-8封装。

商品特性

DCS-Control™拓扑结构
26 mΩ/25 mΩ内部功率开关（TPS62823）
高达3 A的输出电流（TPS62823）
极低的4 μA静态电流
典型2.2 MHz的开关频率
1%的反馈电压精度（全温度范围）
使能（EN）和电源正常（PG）信号
0.6 V至4 V可调输出电压
100%占空比模式
内部软启动电路
无缝的省电模式转换
欠压锁定
有源输出放电
逐周期电流限制
打嗝式短路保护
过温保护
符合CISPR11 B类标准
使用WEBENCH电源设计工具基于TPS62822进行定制设计

应用领域

便携式/电池供电设备中的负载点（POL）电源
工厂和楼宇自动化
移动计算、网卡
固态硬盘
数据终端、销售点设备
服务器、投影仪、打印机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~4V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
