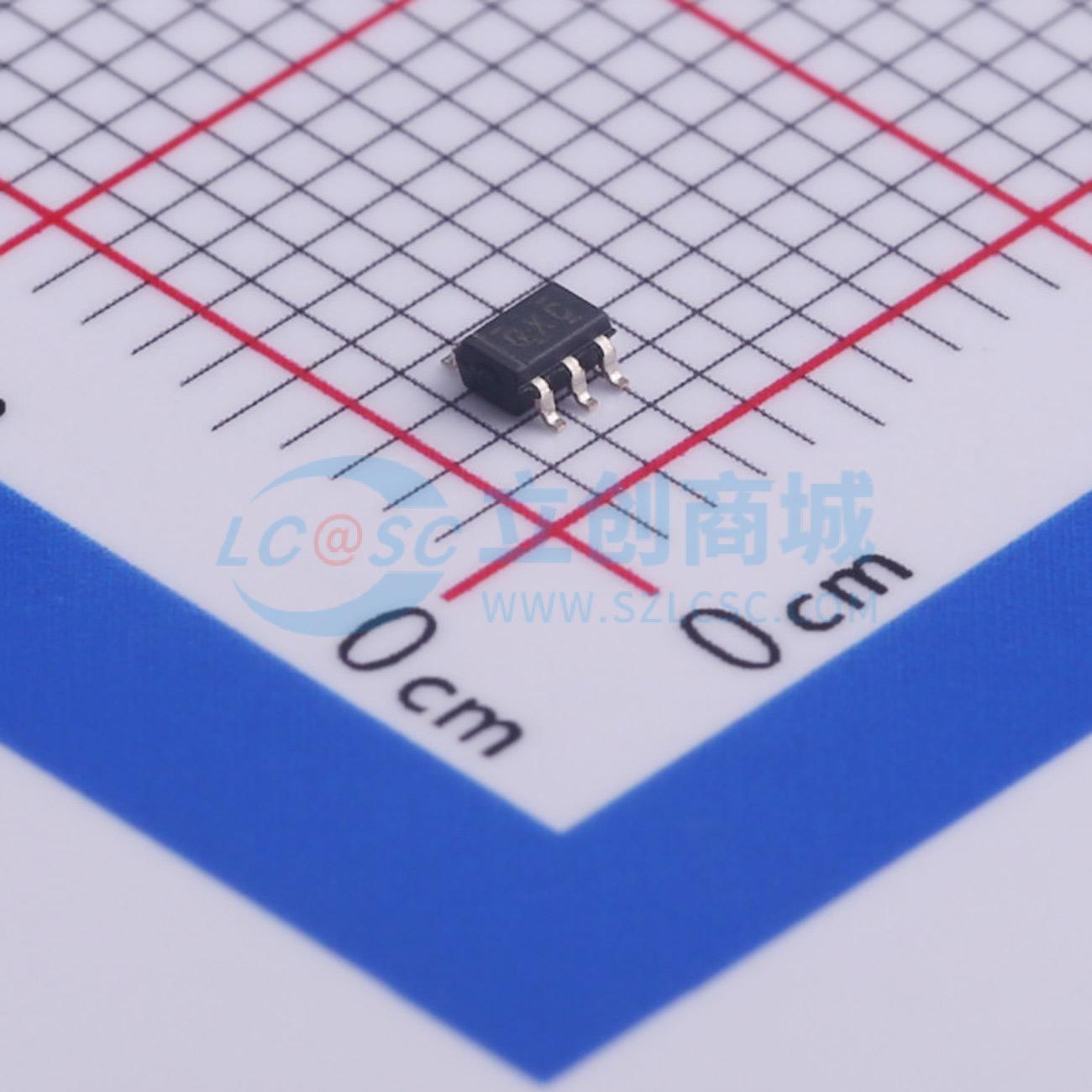

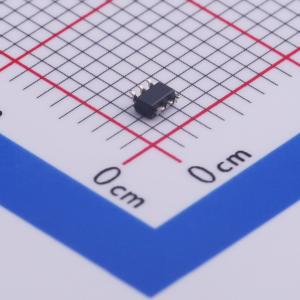

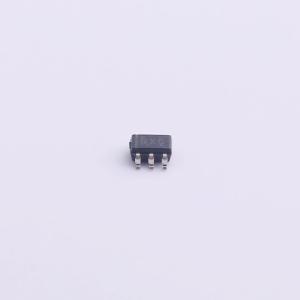

TLV61224DCKR

高效升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV61224 是一款高效的升压转换器,适用于单节或两节碱性或 NiMH 电池供电的产品。其输入电压范围为 0.7 V 至 3 V,输出电压为固定的 3 V,最大输出电流超过 40mA。该器件采用同步整流技术,静态电流仅为 5 μA,具有过压保护和过温保护功能。
品牌名称: TI(德州仪器)
商品型号: TLV61224DCKR
商品编号: C473358
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

TLV61224器件为单节或两节碱性电池、镍氢电池或单节锂原电池供电的产品提供电源解决方案。可能的输出电流取决于输入 - 输出电压比。该升压转换器基于迟滞控制器拓扑，采用同步整流技术，可在极低的静态电流下实现最高效率。该器件的输出电压内部设定为固定的3 V输出电压。可通过特色使能引脚关闭转换器。关闭时，电池耗电量降至最低。该器件采用6引脚SC - 70封装（DCK），尺寸为2 mm × 2 mm，可实现小尺寸电路布局。

商品特性

典型工作条件下效率高达94%
静态电流5 μA
工作输入电压范围为0.7 V至3 V
关断期间具有直通功能
1.2 V输入时输出电流超过40 mA
典型开关电流额定值400 mA
输出过压保护
过温保护
固定3 V输出电压
小型6引脚SC - 70封装

应用领域

电池供电应用
一至两节镍氢电池、碱性电池或单节锂原电池
消费类和便携式医疗产品
个人护理产品

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~3V
	输出电压	3V
	输出电流	160mA
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	500nA
	开关管(内置/外置)	内置
	输出类型	固定
