TPS652510RHAR

TPS652510是一款电源管理IC，带有三个降压型buck转换器。其集成了高端和低端MOSFET，可实现全同步转换，效率更高。这些转换器旨在简化应用，同时让设计人员能够根据目标应用优化其使用方式。 这些转换器可在5V、9V、12V或15V系统中工作。输出电压可通过电阻分压器从外部设置为0.8V至输入电源电压减去转换器路径上的电阻压降之间的任意值。每个转换器都有使能引脚，可用于延迟启动以实现排序功能；软启动引脚，可通过选择软启动电容来调节软启动时间；以及电流限制（RLIM）引脚，设计人员可通过选择外部电阻来调节电流限制并优化电感的选择。所有转换器均工作在“打嗝模式”：一旦在任何一个转换器中检测到持续超过10ms的过流情况，它们将关闭10ms，然后再次尝试启动排序。如果过载情况已消除，转换器将升压并正常工作。如果过载情况仍然存在，转换器将再次检测到过流事件并再次关闭，重复此循环（打嗝），直到故障排除。如果过载情况持续时间少于10ms，只有受影响的相关转换器会关闭并重新启动，不会出现全局打嗝模式。 转换器的开关频率由连接到ROSC引脚的外部电阻设置。开关稳压器的工作频率范围为300kHz至2.2MHz。转换器之间以180°相位工作，以减少输入滤波要求。所有转换器均采用峰值电流模式控制，简化了外部频率补偿。 该器件内置斜率补偿斜坡，可防止峰值电流模式控制下的次谐波振荡。传统的II型补偿网络可稳定系统并实现快速瞬态响应。此外，在反馈分压器的上拉电阻上并联一个可选电容可提供一个额外的零点，使交越频率超过100kHz。 所有转换器均具有自动低功耗脉冲PFM跳频模式，可在轻载和待机运行期间提高效率，同时保证极低的输出纹波，在低输出电压时纹波值小于2%。 该器件集成了过压瞬态保护电路，以减少电压过冲。OVP功能通过实现一个将FB引脚电压与OVP阈值（为内部电压基准的109%）进行比较的电路来减少输出过冲。如果FB引脚电压高于OVTP阈值，高端MOSFET将被禁用，防止电流流向输出端，从而减少输出过冲。当FB电压降至低于OVP下限阈值（为107%）时，高端MOSFET将在下一个时钟周期开启。 TPS652510具有一个监控电路，可监控每个buck转换器的输出，排序完成后，PGOOD引脚将置位。PGOOD引脚为开漏输出。当任何一个buck转换器的输出电压降至标称输出电压的85%以下时，PGOOD引脚将被拉低。当所有转换器的输出电压均超过其标称输出电压的90%时，PGOOD引脚将被拉高。默认复位时间为100ms。PGOOD引脚的极性为高电平有效。 该器件内置过热关断功能，当结温超过160℃时可保护自身。当结温超过热关断阈值时，热关断功能将强制器件停止工作。一旦管芯温度降至140℃以下，器件将重新启动上电序列。热关断迟滞为20℃。

• 宽输入电源电压范围：4.5 - 16V
• 0.8V、±1%精度基准
• 连续负载：3A（Buck1）、2A（Buck2和3）
• 最大电流：3.5A（Buck1）、2.5A（Buck2和3）
• 同步工作，300kHz - 2.2MHz
• 开关频率由外部电阻设置
• 带内置电流源的外部使能引脚，便于排序
• 外部软启动引脚
• 可通过外部电阻调节逐周期电流限制
• 采用简单补偿电路的电流模式控制
• 自动低脉冲跳频（PSM）电源模式，输出纹波优于2%
• 支持预偏置输出
• 电源正常监控器和复位发生器

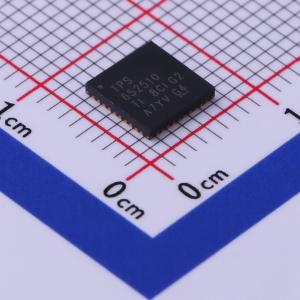

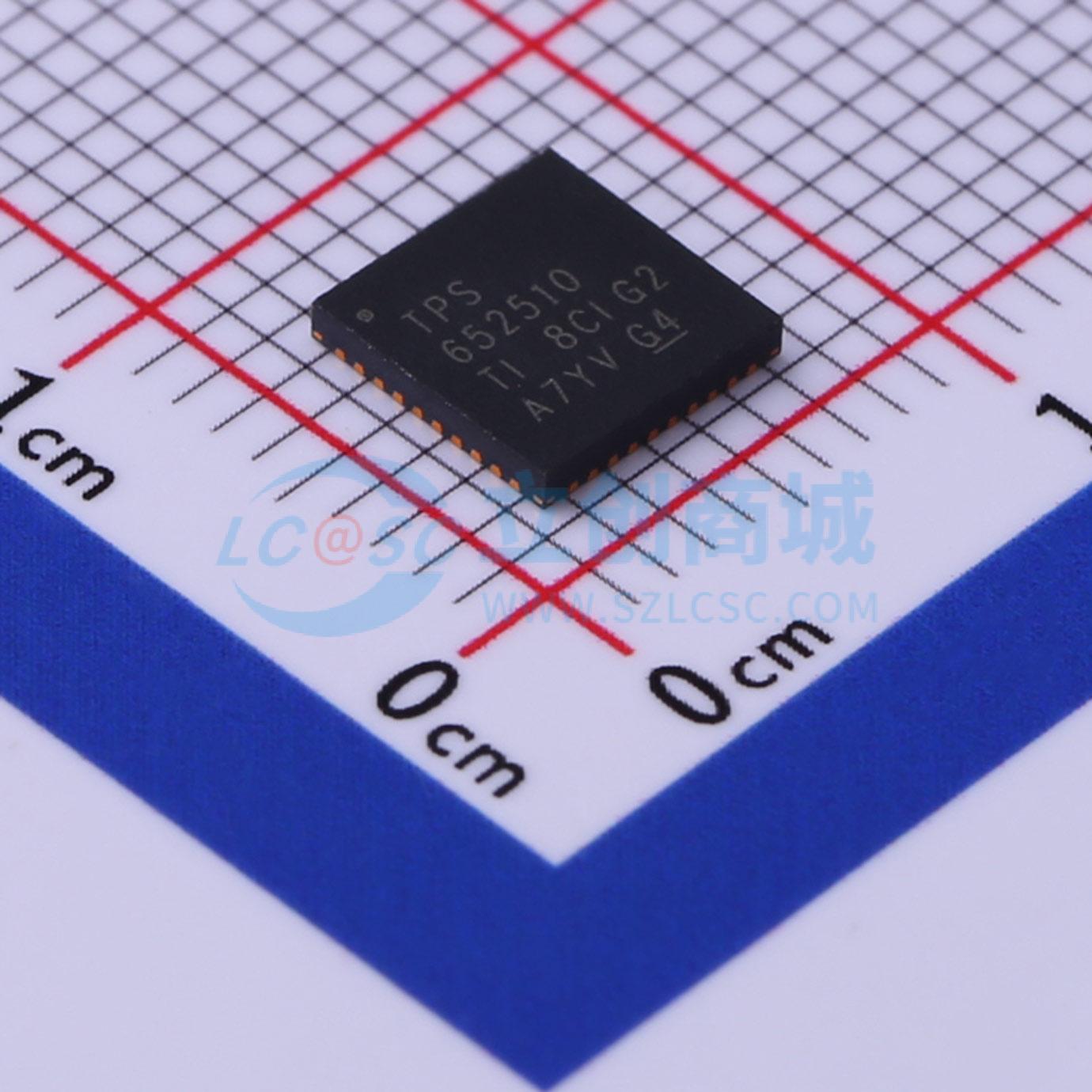

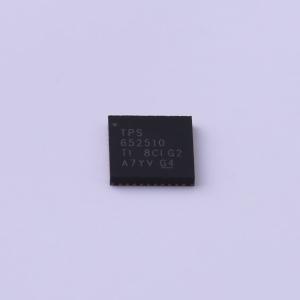

• 小型、散热高效的40引脚6mm x 6mm RHA（QFN）封装
• 结温范围：-40℃至125℃
