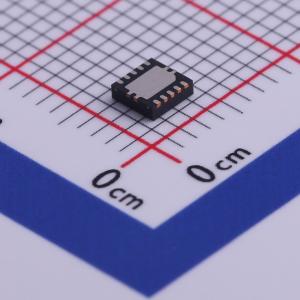

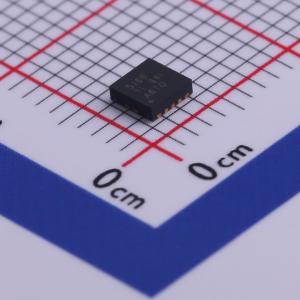

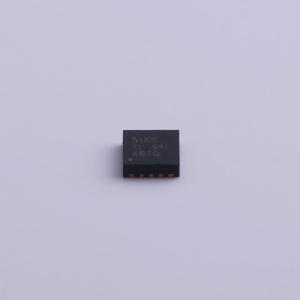

LM5166DRCR

LM5166是一款紧凑、易用的3 V至65 V超低压差（IQ）同步降压转换器，在宽输入电压和负载电流范围内具有高效率。该转换器集成了高端和低端功率MOSFET，可在3.3 V或5 V固定输出电压或可调输出电压下提供高达500 mA的输出电流。该转换器旨在简化实施过程，同时提供优化目标应用性能的选项。可选择脉冲频率调制（PFM）模式以实现最佳轻载效率，或选择恒定导通时间（COT）控制以实现近乎恒定的工作频率。这两种控制方案均无需环路补偿，同时具有出色的线路和负载瞬态响应，以及适用于大降压转换比的短PWM导通时间。 高端P沟道MOSFET可在100%占空比下工作，以实现最低的压降，并且栅极驱动无需自举电容。此外，电流限制设定点可调，可针对特定负载电流要求优化电感选择。可选且可调的启动时序选项包括最小延迟（无软启动）、内部固定（900 μs）以及使用电容进行外部可编程软启动。漏极开路电源正常（PGOOD）指示器可用于排序、故障报告和输出电压监控。LM5166采用引脚间距为0.5 mm的10引脚VSON封装。

• 3 V至65 V宽输入电压范围
• 9.7 μA无负载静态电流
• -40℃至150℃结温范围
• 固定（3.3 V、5 V）或可调输出电压选项
• 符合EN55022 / CISPR 22电磁干扰标准
• 集成1 Ω PFET降压开关 - 支持100%占空比以实现低压降
• 集成0.5 Ω NFET同步整流器 - 无需外部肖特基二极管
• 可编程峰值电流限制支持：500 mA、300 mA或200 mA负载
• 可选PFM或COT模式操作
• 1.223 V ±1.2%内部电压基准
• 高达600 kHz的开关频率
• 900 μs内部或外部可调软启动
• 二极管仿真和脉冲跳跃以实现超高轻载效率
• 无需环路补偿或自举组件
• 带迟滞的精密使能和输入欠压锁定
• 漏极开路电源正常指示器
• 带迟滞的热关断保护
• 与LM5165引脚兼容
• 10引脚、3 mm×3 mm VSON封装
• 使用WEBENCH电源设计器创建定制稳压器设计

• 工厂和楼宇自动化
• 汽车和电池供电应用
• 高压LDO替代方案
• 低功率偏置电源
