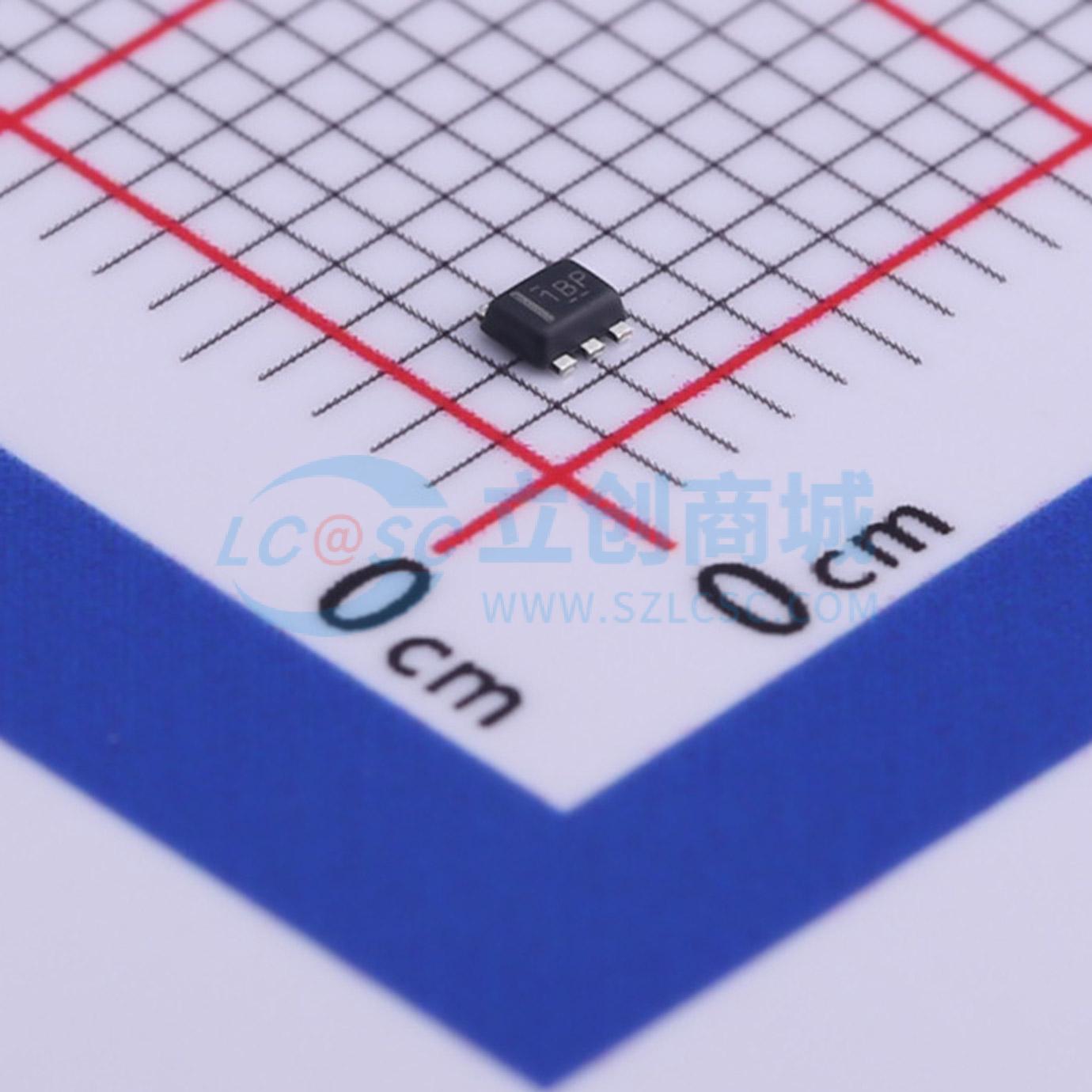

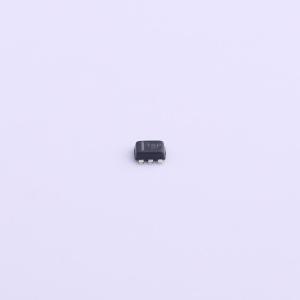

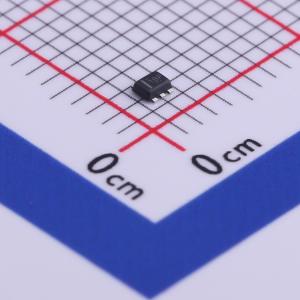

温馨提醒：图片仅供参考，商品以实物为准
TLV62585PDRLR
高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV62585 采用 2x2 QFN 或 SOT563 封装的 2.5V-5.5V 输入、3A 高效降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV62585PDRLR
- 商品编号
- C485118
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TLV62585器件是一款高频同步降压转换器，针对紧凑的解决方案尺寸和高效率进行了优化。该器件集成了能够提供高达3 A输出电流的开关。在中等到重载情况下，转换器以脉冲宽度调制（PWM）模式工作，典型开关频率为1.5 MHz。在轻载时，器件会自动进入省电模式（PSM），以在整个负载电流范围内保持高效率。在关断状态下，电流消耗降至小于2 μA。 内部补偿电路可实现紧凑的解决方案和小型外部元件。内部软启动电路可限制启动期间的浪涌电流。还内置了短路保护、热关断保护、输出放电和电源正常指示等其他功能。 该器件提供2 mm × 2 mm QFN或1.6 mm × 1.6 mm SOT563封装。
商品特性
- 效率高达95%
- 低RDS(ON)功率开关56 mΩ / 32 mΩ
- 2.5 V至5.5 V输入电压范围
- 输出电压可在0.6 V至VIN之间调节
- 轻载效率的省电模式
- 100%占空比实现最低压降
- 35 μA工作静态电流
- 典型开关频率1.5 MHz
- 短路保护（打嗝模式）
- 输出放电
- 电源正常输出
- 热关断保护
- 提供2 mm × 2 mm QFN或1.6 mm × 1.6 mm SOT563封装
应用领域
- 通用负载点电源
- 电池供电应用
- 无线路由器、固态硬盘
- 机顶盒、多功能打印机
- 电机控制
