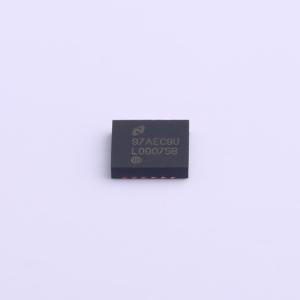

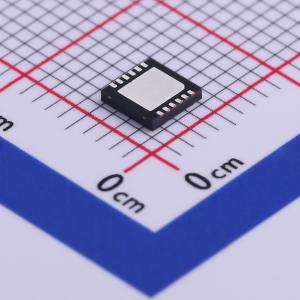

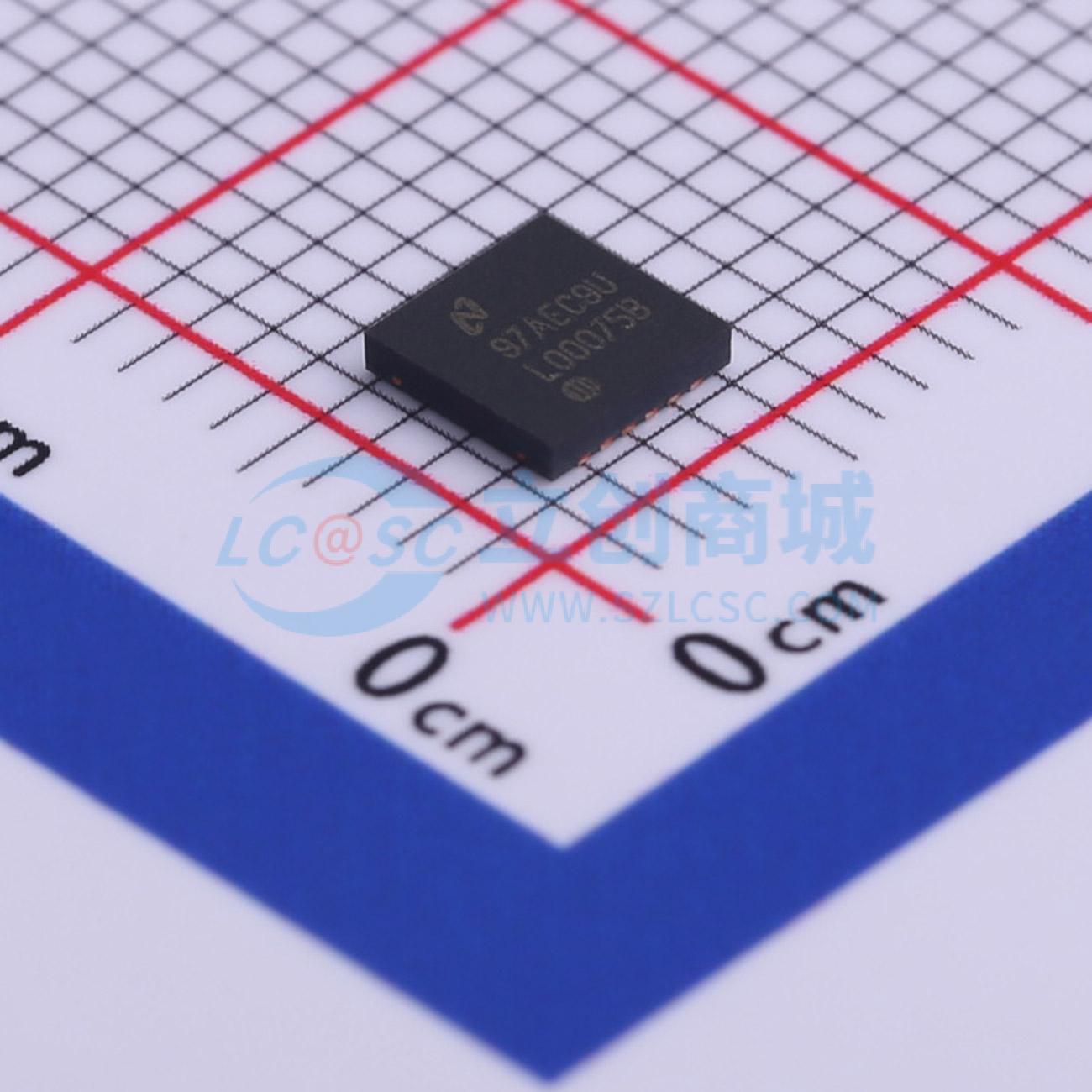

温馨提醒：图片仅供参考，商品以实物为准

LP38798SD-ADJ/NOPB

具有使能功能的 800mA、20V、低噪声、高 PSRR、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38798 具有使能功能的 800mA、20V、低噪声、高 PSRR、可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38798SD-ADJ/NOPB
商品编号: C477935
商品封装: WSON-12-EP(4x4)
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

LP38798-ADJ是一款高性能、低噪声的低压差线性稳压器（LDO），可提供高达800 mA的输出电流。该器件专为满足敏感射频（RF）/模拟电路的要求而设计，采用先进的CMOS工艺实现了一种新颖的线性拓扑结构，可在开关电源频率下实现超低输出噪声和高电源抑制比（PSRR）。LP38798SD-ADJ搭配陶瓷和钽输出电容均能保持稳定，且为确保稳定性，仅需最小1 μF的输出电容。 LP38798-ADJ可在较宽的输入电压范围（3 V至20 V）内工作，非常适合多种后级稳压应用。

商品特性

宽工作输入电压范围：3 V至20 V
超低输出噪声：5 μVRMS（10 Hz至100 kHz）
高电源抑制比：10 kHz时为90 dB，100 kHz时为60 dB
输出电压初始精度：±1%（TJ = 25°C）
极低压差：800 mA时为200 mV（典型值）
搭配陶瓷或钽输出电容均能保持稳定
出色的线路和负载瞬态响应
限流和过温保护
可使用WEBENCH电源设计工具基于LP38798进行定制设计

应用领域

射频电源：锁相环（PLL）、压控振荡器（VCO）、混频器、低噪声放大器（LNA）
电信基础设施
无线基础设施
极低噪声仪器仪表
精密电源
高速、高精度数据转换器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.2V~19.58V
	输出电流	800mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	420mV@(800mA)

	属性	参数值
	静态电流(Iq)	2.1mA
	噪声	5uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
