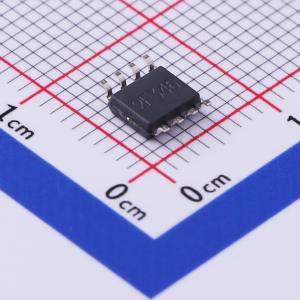

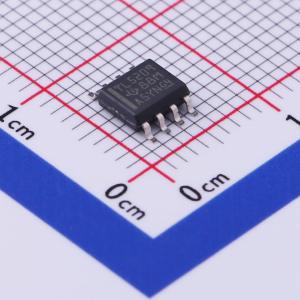

温馨提醒：图片仅供参考，商品以实物为准

TL5209DR

具有反向电压保护功能的 500mA、16V、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL5209 具有反向电压保护功能的 500mA、16V、可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL5209DR
商品编号: C478073
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

TL5209器件是一款500 mA的低压差（LDO）稳压器，非常适合便携式应用。与大多数传统PNP稳压器相比，它的静态电流更低，关断电流典型值为0.05 μA。TL5209还具有非常好的压差电压特性，轻载时最大压差为10 mV，满载时为500 mV。此外，该LDO的输出电压精度为1%，线路和负载调整率非常高，可与CMOS同类产品相媲美。对于对噪声敏感的应用，TL5209可通过连接到BYP引脚的外部旁路电容实现低噪声性能，从而降低稳压器的输出噪声。其他特性包括限流、热关断、反接电池保护和低温漂。 TL5209提供可调输出。它采用SOIC - 8表面贴装封装，工作的虚拟结温范围为 - 40°C至125°C。

商品特性

输出电压可调
精度为1%/2%（25°C/全范围）
500 mA满载时最大压差为500 mV
过温范围内稳压性能好
最大线路调整率为0.1%/V
最大负载调整率为0.7%
超低噪声性能（典型值为300 nV/√Hz）
最大关断电流为3 μA
低温漂
限流和热保护
最小负载为1 mA时稳定
反接电池保护
采用方便的SOIC - 8表面贴装封装

应用领域

机顶盒
个人电脑和笔记本电脑
电子销售点系统
楼宇自动化

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	16V
	输出电压	1.242V~6.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	压差	500mV@(500mA)
	静态电流(Iq)	170uA
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
