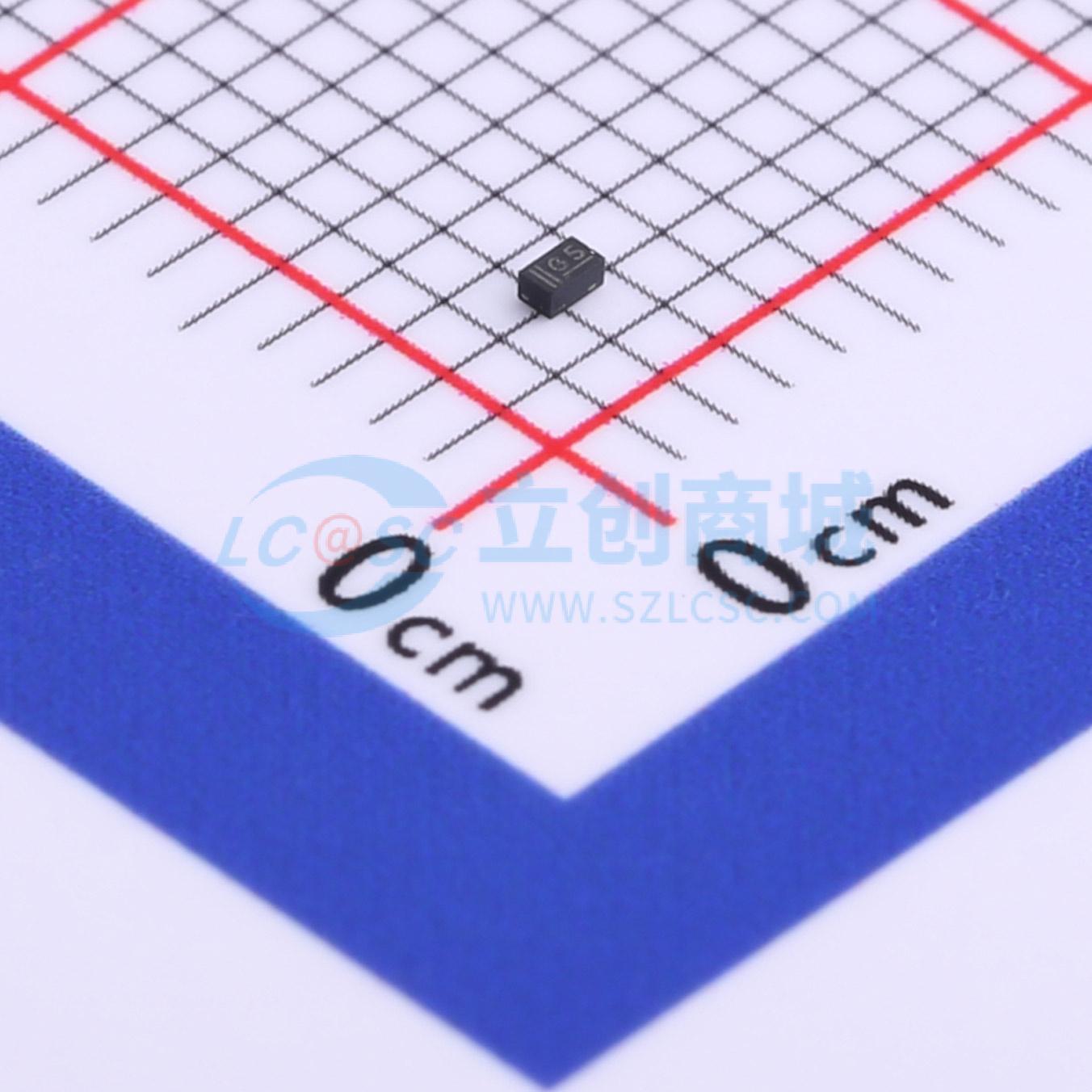

温馨提醒：图片仅供参考，商品以实物为准
PESD24VS1UL,315
单向ESD 24V截止 峰值浪涌电流：3A@8/20us
- 描述
- 采用SOD882无引脚超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD24VS1UL,315
- 商品编号
- C477994
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 23pF |
商品概述
采用SOD882无引脚超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 超小型SMD塑料封装
- 单线路ESD保护
- 最大脉冲峰值功率：PPPM = 150 W
- 超低漏电流：IRM = 1 nA
- 高达23 kV的ESD保护
- IEC 61000-4-2；4级（ESD）
- IEC 61000-4-5；（浪涌）；IPPM = 3 A
应用领域
- 计算机及外设
- 音频和视频设备
- 并行端口
- 通信系统
- 高速数据线
