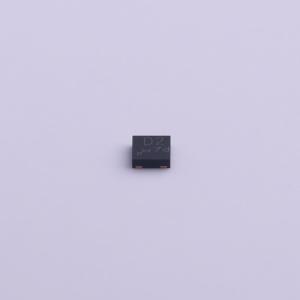

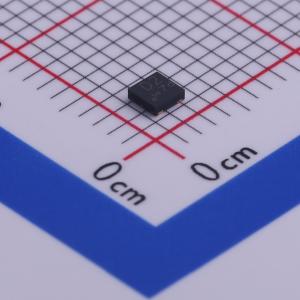

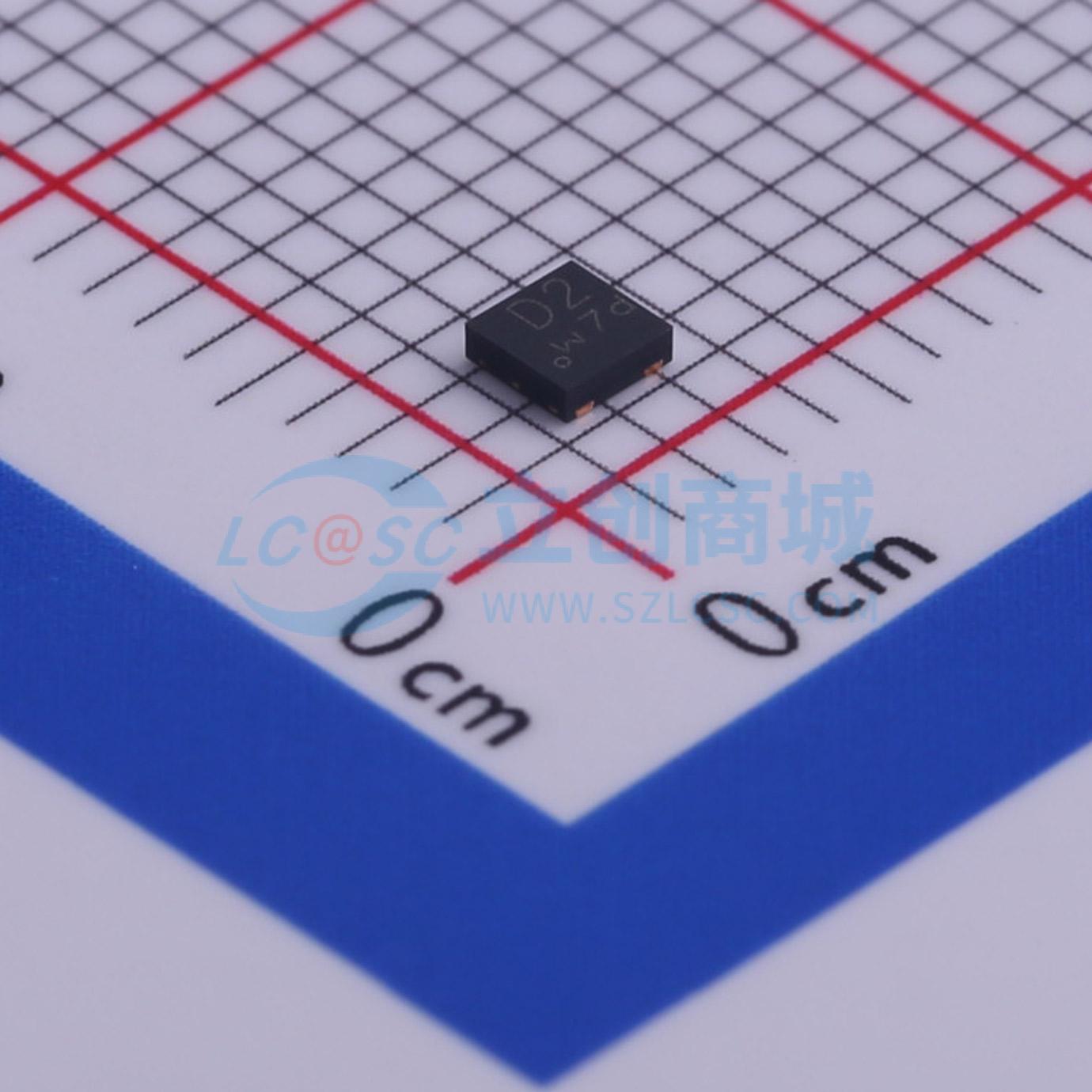

PTVS18VU1UPAZ
单向TVS 18V截止 峰值脉冲电流：10.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DFN2020 - 3（SOT1061）无引脚中功率表面贴装器件（SMD）塑料封装的300 W单向瞬态电压抑制器（TVS），专为瞬态过电压保护而设计。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PTVS18VU1UPAZ
- 商品编号
- C478142
- 商品封装
- DFN-3(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 10.3A | |
| 峰值脉冲功率(Ppp) | 3kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 830pF |
商品概述
采用DFN2020-3（SOT1061）无引脚中功率表面贴装器件（SMD）塑料封装的300 W单向瞬态电压抑制器（TVS），专为瞬态过压保护而设计。
商品特性
- 单线路单向保护
- 反向关断电压：VRWM = 18 V
- 浪涌耐受能力：IPPM = 97 A（8 / 20 μs）/ IPPM = 10.3 A（10 / 1000 μs）
- 反向电流：IRM = 1 nA
- 封装高度极低：0.65 mm
- 通过AEC-Q101认证
应用领域
-电源保护-工业应用-电源管理
