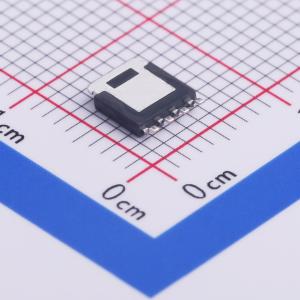

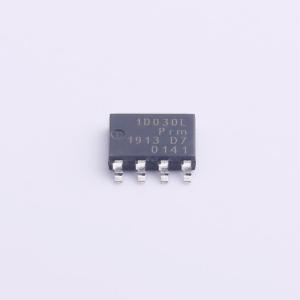

温馨提醒：图片仅供参考，商品以实物为准
PSMN1R0-30YLDX
1个N沟道 耐压:30V 电流:300A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用LFPAK56封装的300A逻辑电平栅极驱动N沟道增强型MOSFET。采用独特的“肖特基增强（SchottkyPlus）”技术的NextPowerS3产品组合，可实现通常与集成肖特基或类肖特基二极管的MOSFET相关的高效率、低尖峰性能，同时不会出现高漏电流问题。NextPowerS3特别适用于高开关频率的高效应用
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN1R0-30YLDX
- 商品编号
- C478145
- 商品封装
- LFPAK-56
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 300A | |
| 导通电阻(RDS(on)) | 1.3mΩ@4.5V | |
| 耗散功率(Pd) | 238W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 57.3nC@4.5V | |
| 输入电容(Ciss) | 8.598nF | |
| 反向传输电容(Crss) | 510pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
采用LFPAK56封装的300A逻辑电平栅极驱动N沟道增强型MOSFET。安世半导体（Nexperia）采用独特的“肖特基增强（SchottkyPlus）”技术的NextPowerS3产品系列，可实现通常与集成肖特基或类肖特基二极管的MOSFET相关的高效率、低尖峰性能，且不会出现高漏电流问题。NextPowerS3特别适用于高开关频率的高效应用。
商品特性
- 300A电流能力
- 雪崩额定值,在I(as) = 190A时进行100%测试
- 超低的QG、QGD和QOSS,可实现高系统效率,尤其在较高开关频率下
- 具有软恢复功能的超快开关;s因子 > 1
- 低尖峰和振铃,适用于低EMI设计
- 独特的“肖特基增强(SchottkyPlus)”技术;在25°C时漏电流 < 1μA,具备类肖特基性能
- 针对4.5V栅极驱动进行优化
- 低寄生电感和电阻
- 采用高可靠性夹片键合和焊料芯片连接的Power SO8封装;无胶水、无引线键合,可在175°C下使用
- 可进行波峰焊接;外露引脚便于进行最佳的目视焊接检查
应用领域
- 服务器和电信设备的板载DC-DC解决方案
- 电信应用中的次级侧同步整流
- 电压调节模块(VRM)
- 负载点(POL)模块
- V-core、ASIC、DDR、GPU、VGA和系统组件的电源供电
- 有刷和无刷电机控制
- 电源“或”功能
