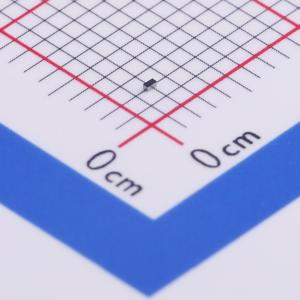

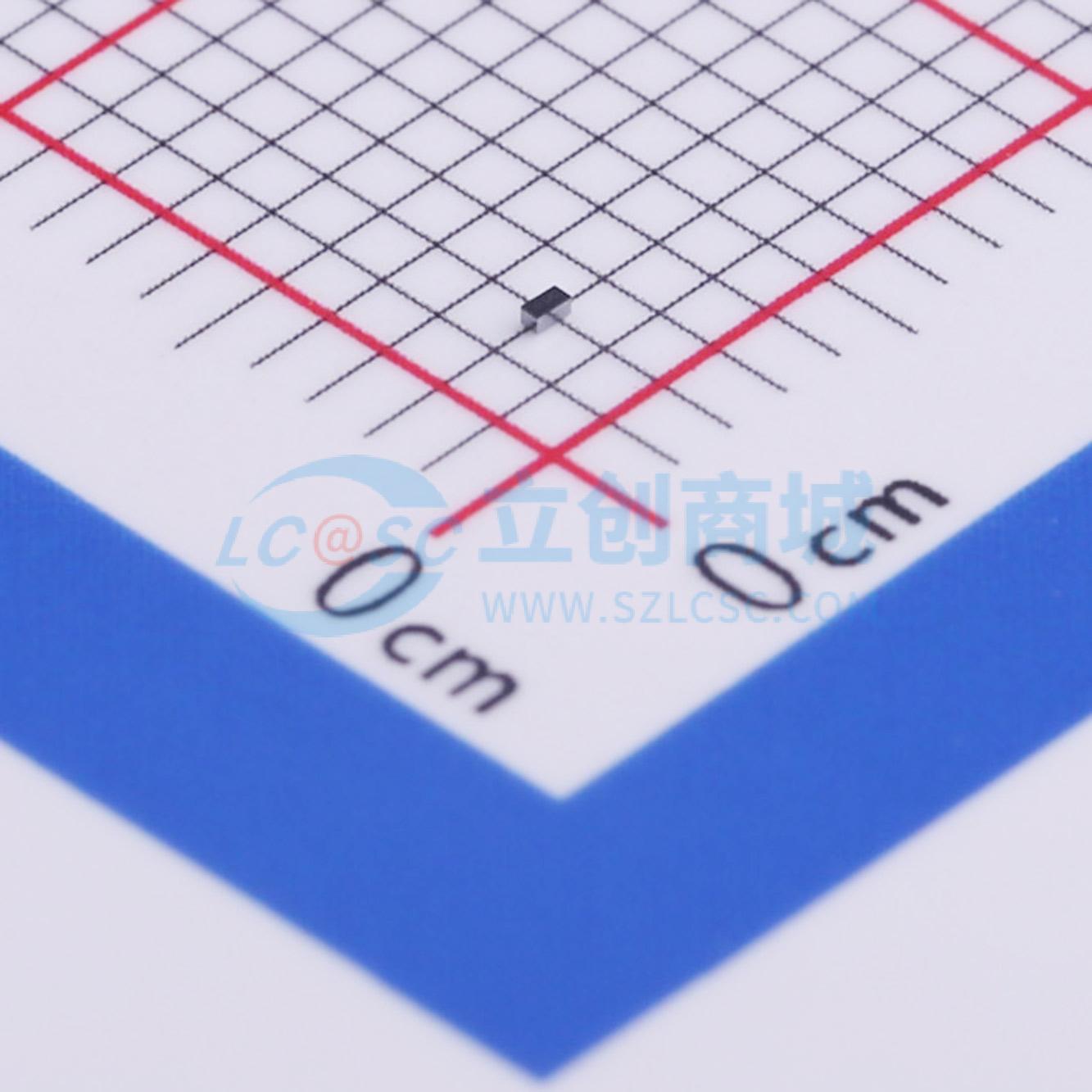

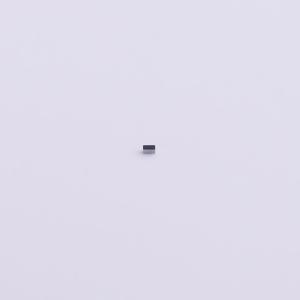

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S1BSF,315
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用SOD962无引脚超小型表面贴装器件（SMD）封装的低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S1BSF,315
- 商品编号
- C478166
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 15.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
采用SOD962无引脚超小型表面贴装器件（SMD）封装的低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 无铅，符合有害物质限制指令（RoHS），无卤素和锑（符合深绿色标准）
- 单线路双向ESD保护
- 低二极管电容Cd = 35 pF
- 根据IEC 61000 - 4 - 2标准，ESD保护能力高达± 30 kV
- 超小型SMD封装
- 对称击穿电压
应用领域
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外围设备
