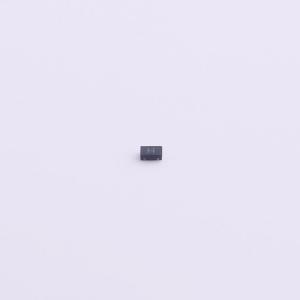

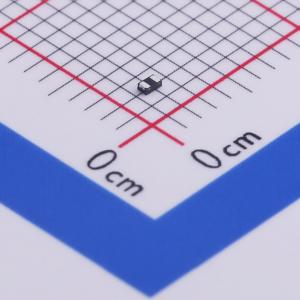

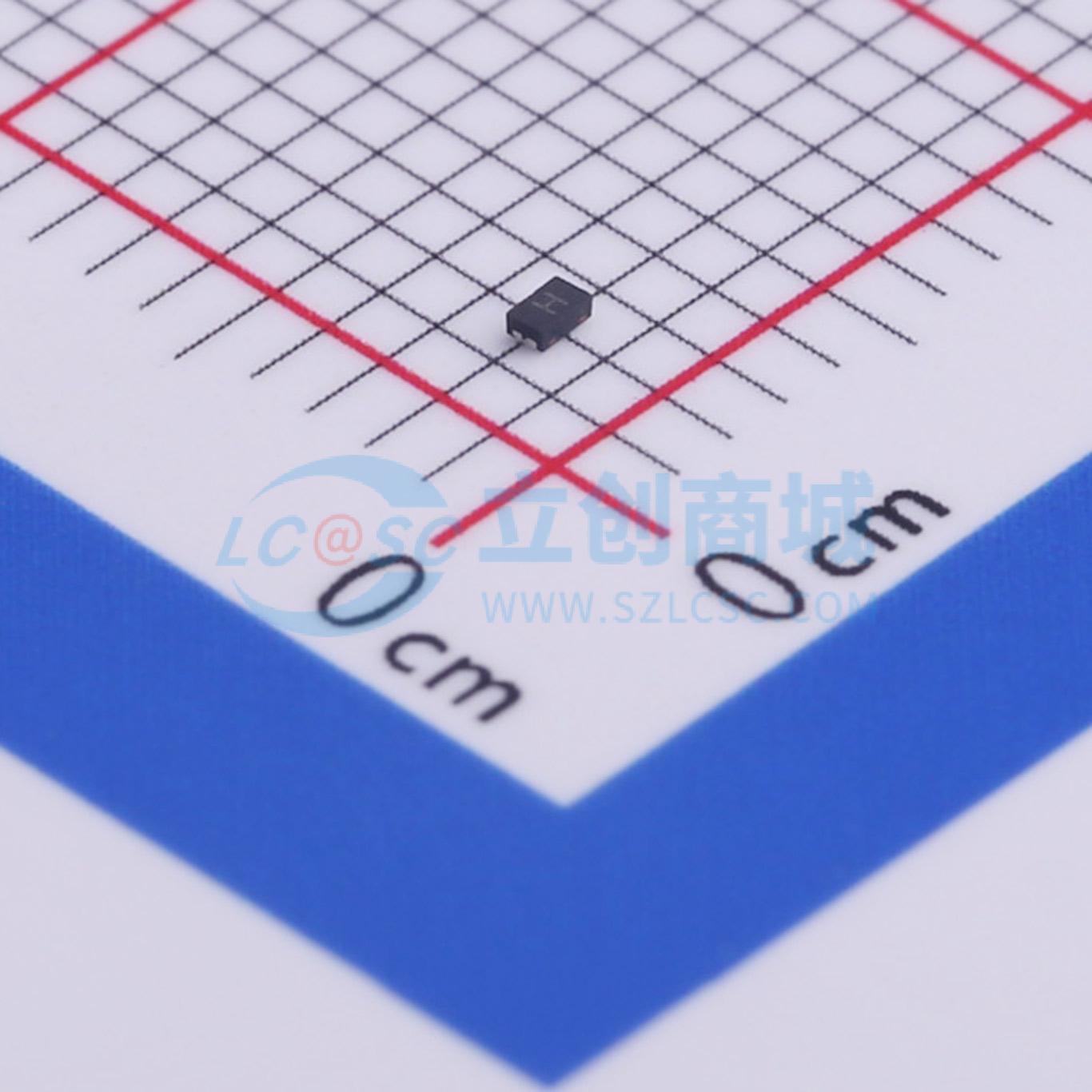

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0F1BLD,315
PESD5V0F1BLD,315
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0F1BLD,315
- 商品编号
- C478204
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 类型 | ESD |
商品概述
飞法双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用无引脚超小型DFN1006D - 2（SOD882D）表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。 极低的电容、高ESD最大额定值和超小封装的组合，使该器件非常适合高速数据线保护和天线保护应用。
商品特性
- 单线路双向ESD保护
- 飞法级电容：Cd = 400 fF
- 低ESD钳位电压：30 ns和±8 kV时为30 V
- 极低漏电流：IRM = 1 nA
- 高达10 kV的ESD保护
- 符合IEC 61000 - 4 - 2；4级（ESD）
- 封装典型高度0.37 mm
应用领域
- 10/100/1000 Mbps以太网
- 火线接口
- 高速数据线
- SIM卡保护
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
- 音频和视频设备
- 天线保护
