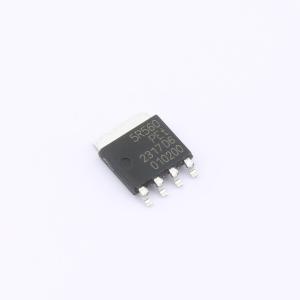

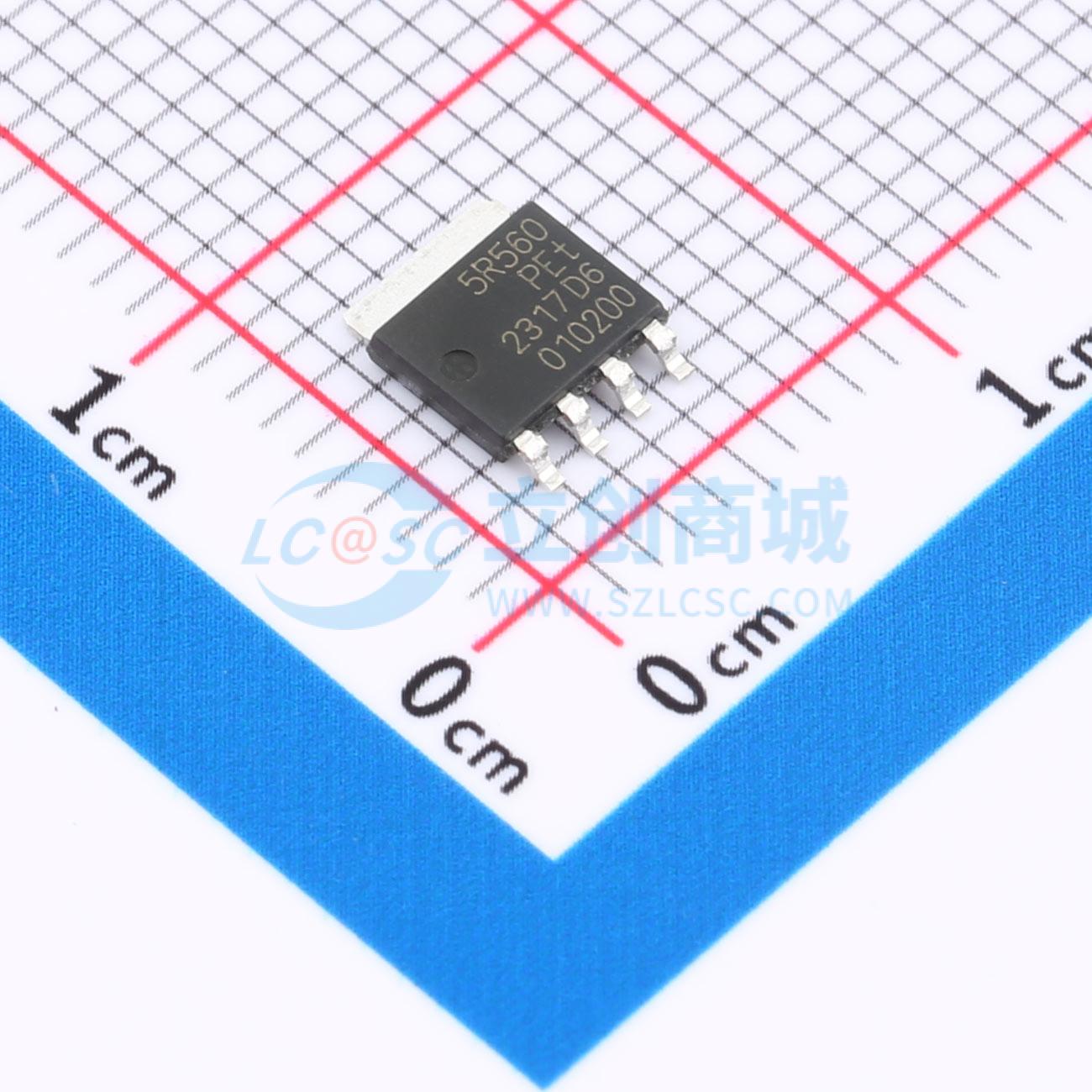

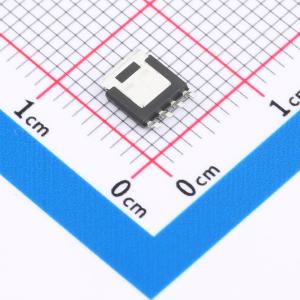

PSMN5R5-60YS,115
1个N沟道 耐压:60V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 标准级 N 沟道 MOSFET，采用 LFPAK 封装，可在 175℃ 环境下工作。该产品设计用于广泛的工业、通信和家用设备。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN5R5-60YS,115
- 商品编号
- C478157
- 商品封装
- LFPAK56(PowerSO-8)
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 5.2mΩ@10V,15A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 56nC@10V | |
| 输入电容(Ciss) | 3.501nF@30V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
采用LFPAK封装的标准电平N沟道MOSFET，工作温度可达175°C。本产品经设计和认证，适用于广泛的工业、通信和家用设备。
商品特性
- 先进的TrenchMOS技术，实现低导通电阻（RDSon）和低栅极电荷
- 改善机械和热特性
- 开关电源转换器效率高
- LFPAK封装在Power SO8封装中实现最大功率密度
应用领域
- 直流-直流转换器
- 电机控制
- 锂离子电池保护
- 服务器电源
- 负载开关
