温馨提醒：图片仅供参考，商品以实物为准

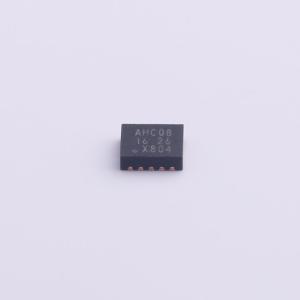

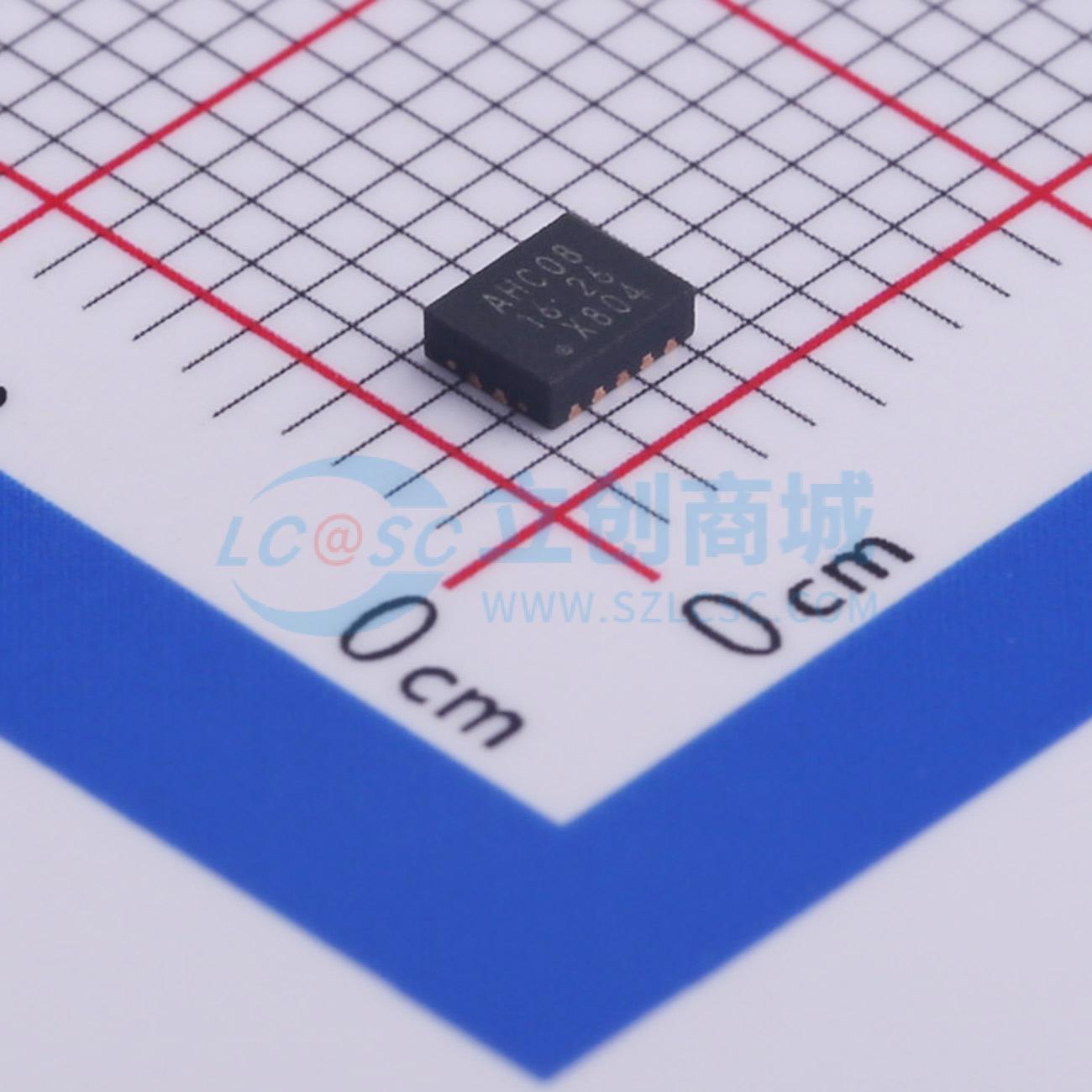

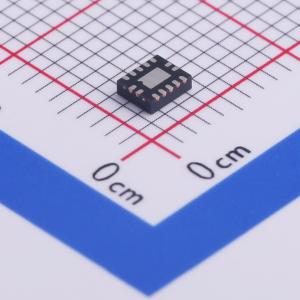

74AHC08BQ,115
四路二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74AHC08、74AHCT08 是四 2 输入与门。输入具有过压容限
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHC08BQ,115
- 商品编号
- C478148
- 商品封装
- DHVQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 550mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
应用领域
- 混合电压环境中的电平转换
