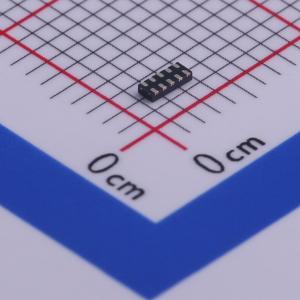

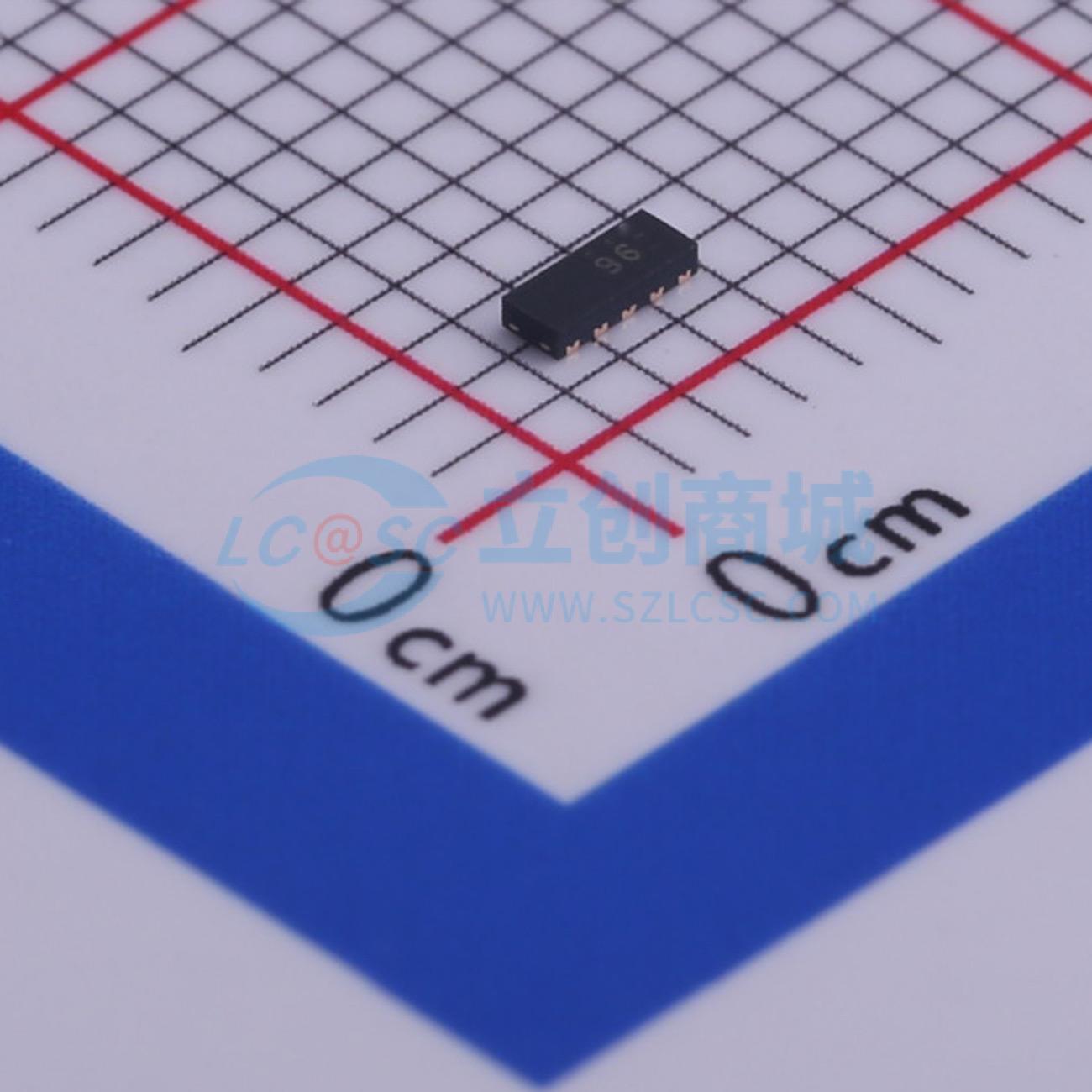

PUSB3F96X

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个用于超高速信号线的高级ESD保护二极管结构，并采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均采用特殊的二极管配置进行保护，仅提供0.5 pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达±10 kV接触ESD电压的保护，超过了IEC 61000 - 4 - 2标准的4级要求。
品牌名称: Nexperia(安世)
商品型号: PUSB3F96X
商品编号: C478121
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个用于超高速信号线的高级ESD保护二极管结构，并采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均采用特殊的二极管配置进行保护，仅提供0.5 pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达±10 kV接触ESD电压的保护，超过了IEC 61000 - 4 - 2标准的4级要求。

商品特性

为USB 2.0和超高速USB 3.0、HDMI 2.0、DisplayPort、eSATA和LVDS提供系统ESD保护
所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2标准4级要求的±10 kV ESD保护
匹配的0.5 mm走线间距
信号线对之间的匹配电容≤0.05 pF
每个通道的线路电容仅为0.5 pF
设计友好的“直通式”信号路由

应用领域

电视和显示器
DVD录像机和播放器
笔记本电脑、主板显卡和端口
机顶盒和游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	-
	钳位电压	4.6V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	-
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
