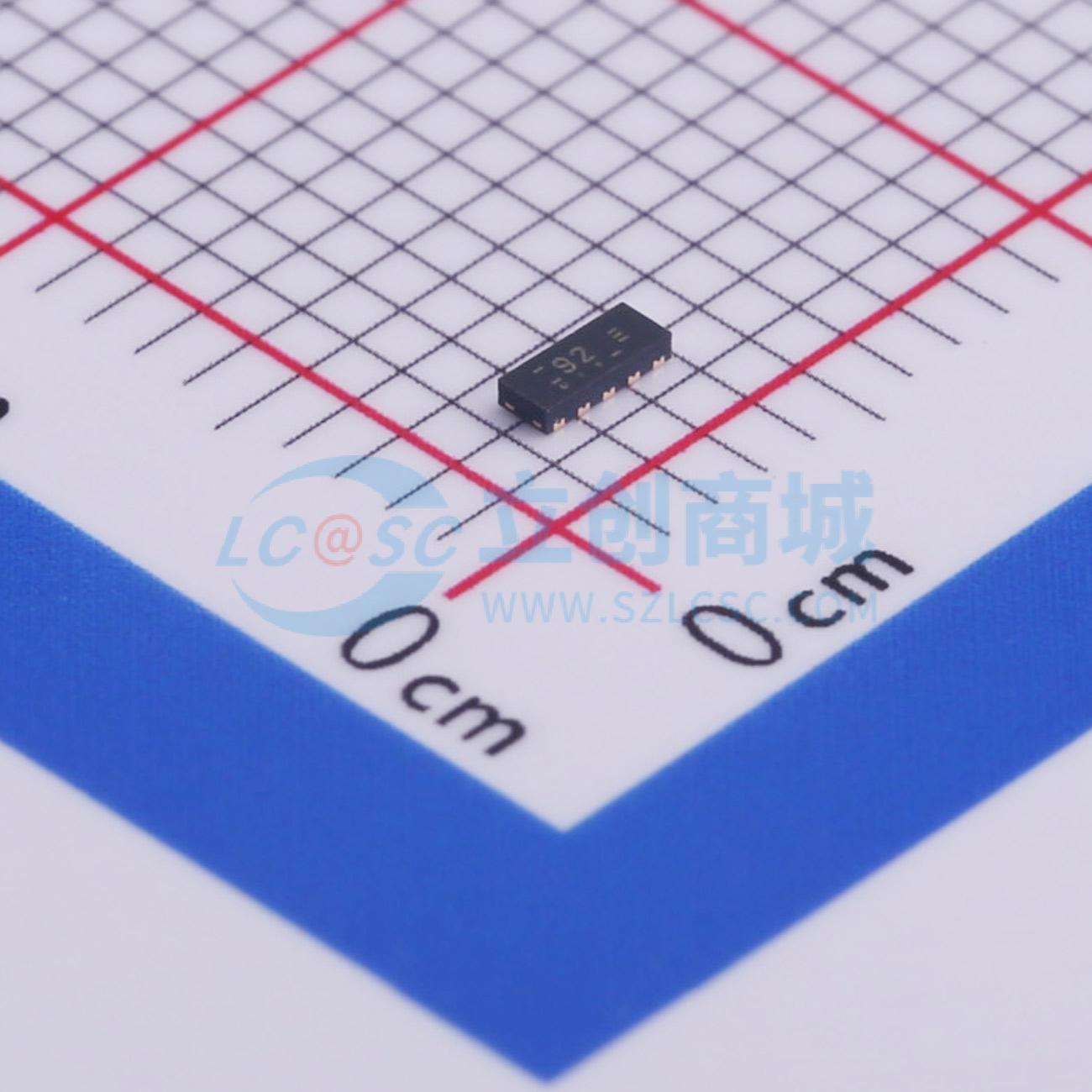

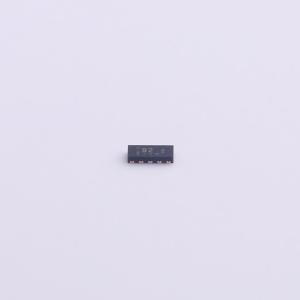

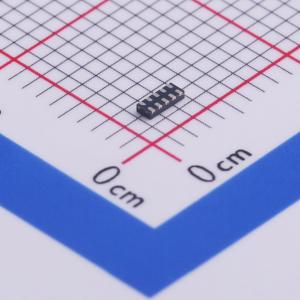

温馨提醒：图片仅供参考，商品以实物为准

IP4292CZ10-TBR,115

ESD 5.5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个用于超高速信号线的高级ESD保护二极管结构，并采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均由特殊的二极管配置保护，仅提供0.55 pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达±8 kV接触的ESD电压保护，超过了IEC 61000 - 4 - 2的4级标准。
品牌名称: Nexperia(安世)
商品型号: IP4292CZ10-TBR,115
商品编号: C478014
商品封装: DFN2510A-10
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个用于超高速信号线的高级ESD保护二极管结构，并采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均由特殊的二极管配置保护，仅提供0.55 pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达±8 kV接触的ESD电压保护，超过了IEC 61000 - 4 - 2的4级标准。

商品特性

为USB 2.0和超高速USB 3.2、HDMI、DisplayPort、eSATA和LVDS提供系统ESD保护
所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2 4级标准的±8 kV ESD保护
匹配的0.5 mm走线间距
信号线对之间的匹配电容≤0.05 pF
每个通道的线路电容仅为0.55 pF
设计友好的“直通式”信号路由

应用领域

电视和显示器
DVD录像机和播放器
笔记本电脑、主板显卡和端口
机顶盒和游戏机
超高速接口的ESD保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	4V
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃@(Ta)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.55pF
