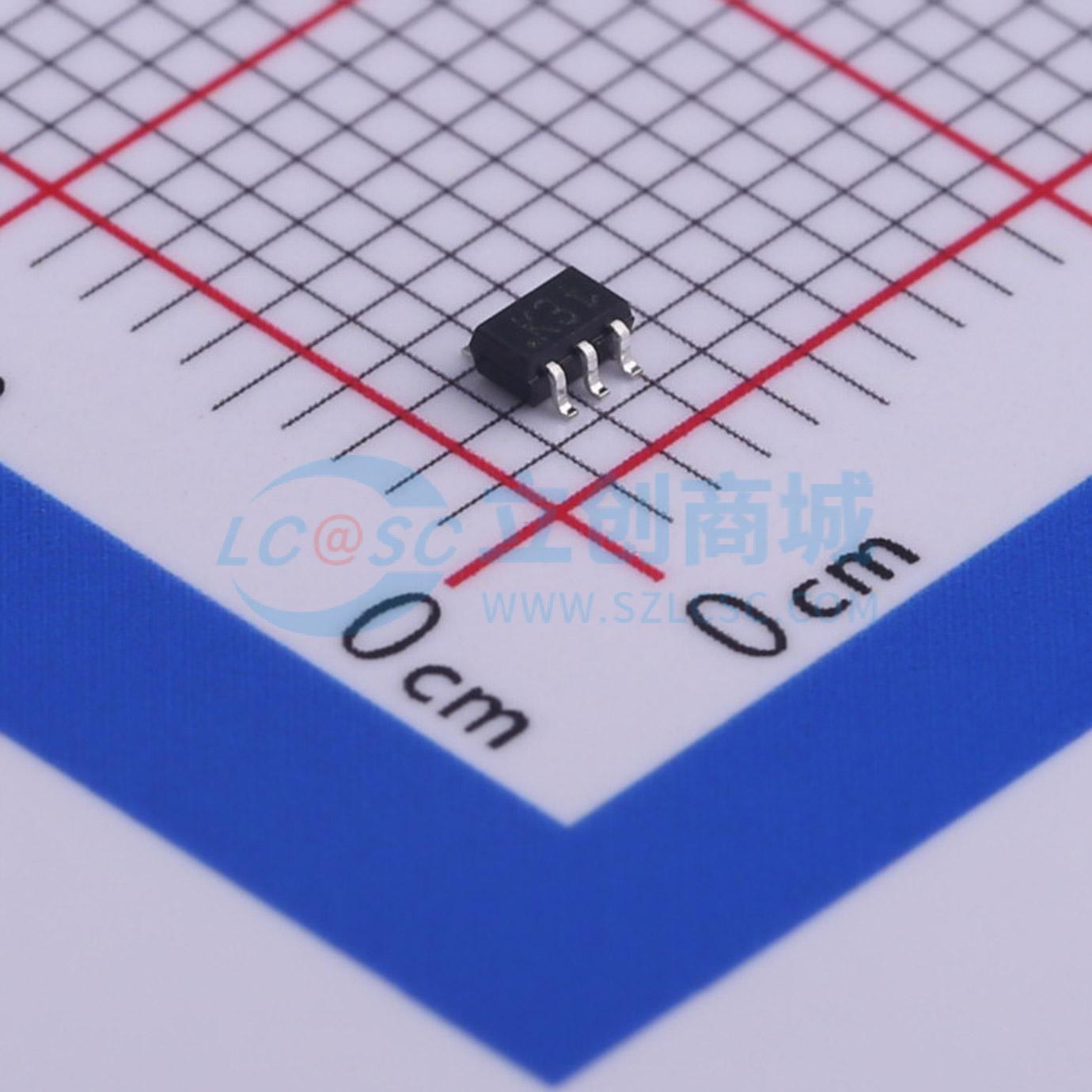

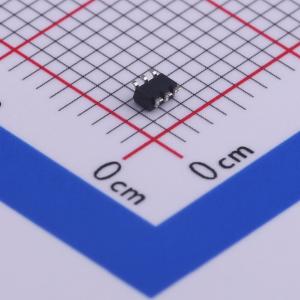

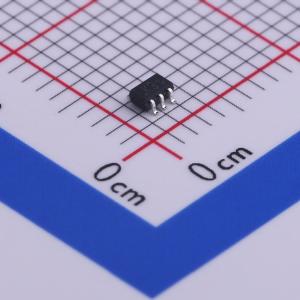

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L5UY,115
ESD 3.3V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容单向五通道静电放电（ESD）保护二极管阵列，采用小型表面贴装器件（SMD）塑料封装，旨在保护多达五条单向信号线免受ESD及其他瞬态干扰造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3L5UY,115
- 商品编号
- C477992
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W | |
| 击穿电压 | 5.3V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 五路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 22pF |
商品概述
小型表面贴装器件（SMD）塑料封装的低电容单向五通道静电放电（ESD）保护二极管阵列，旨在保护多达五条单向信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 最多可保护五条线路的ESD
- 二极管电容低
- 最大脉冲峰值功率：Ppp= 25W
- 低钳位电压：VCL= 12V
- 超低泄漏电流：IRM= 5nA
- 高达20kV的ESD保护
- 符合IEC 61000-4-2；4级（ESD）
- 符合IEC 61000-4-5（浪涌）；IPP= 2.5 A
应用领域
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- 用户识别模块（SIM）卡保护
