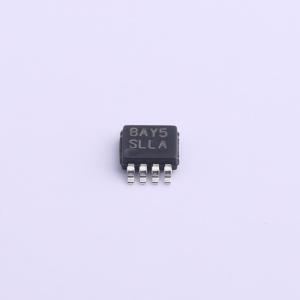

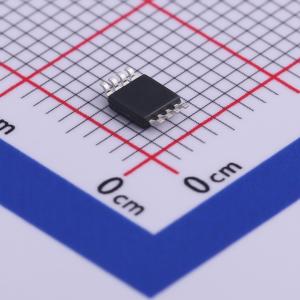

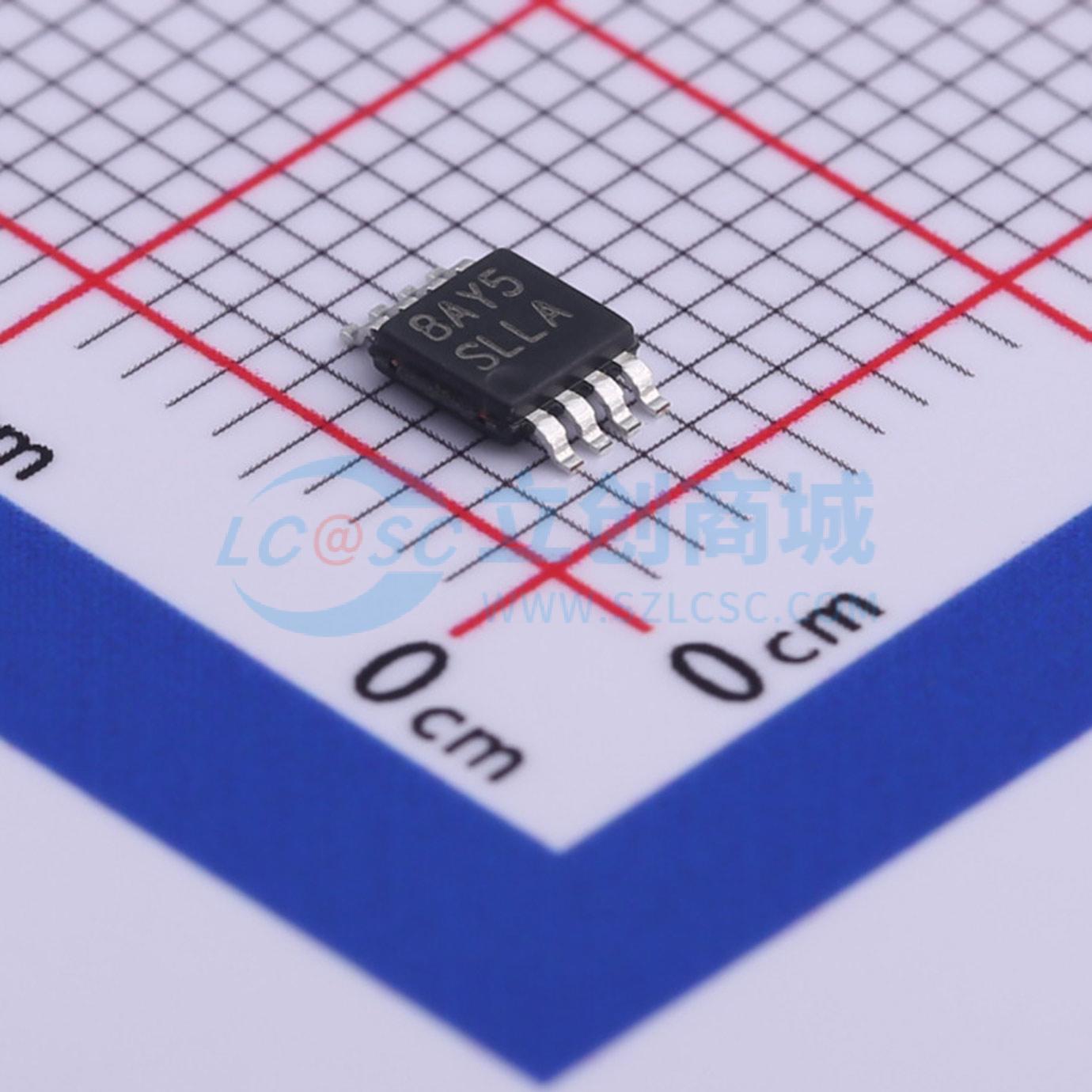

温馨提醒：图片仅供参考，商品以实物为准
LM5009AMMX/NOPB
6V至95V输入电压范围的150mA恒定导通时间降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5009A是一款高效率的降压开关稳压器,适用于6V至95V的宽输入电压范围。它具有恒定导通时间控制方案,内置100V N沟道降压开关,无需环路补偿。该器件易于实现,提供8引脚VSSOP和8引脚WSON封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5009AMMX/NOPB
- 商品编号
- C477978
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~95V | |
| 输出电压 | 2.5V~85V | |
| 输出电流 | 150mA | |
| 开关频率 | 234kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5009A是LM5009恒定导通时间（COT）降压开关稳压器的功能变体。LM5009A的功能差异在于：最小输入工作电压为6 V，导通时间方程略有不同，且取消了最小负载电流要求。 LM5009A降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的所有功能。这款高压稳压器内置一个100 V N沟道降压开关。该器件易于应用，提供8引脚VSSOP和散热增强型8引脚WSON封装。该稳压器基于一种导通时间与V_IN成反比的控制方案。这一特性使工作频率保持相对恒定。该控制方案无需环路补偿。采用与V_OUT成反比的强制关断时间实现智能限流。该方案可确保短路控制，同时实现最小的折返。其他特性包括：热关断、欠压锁定（V_CC）、栅极驱动欠压锁定、最大占空比限制器和预充电开关。
商品特性
- 工作输入电压范围：6 V至95 V
- 集成100 V N沟道降压开关
- 内部启动稳压器
- 无需环路补偿
- 超快速瞬态响应
- 导通时间与输入电压成反比
- 工作频率在不同线电压和负载电流下保持恒定
- 输出电压从2.5 V起可调
- 高效运行
- 精密内部基准
- 低偏置电流
- 智能限流
- 热关断
- 8引脚VSSOP和8引脚WSON（4 mm×4 mm）封装
应用领域
- 非隔离电信降压稳压器
- 次级高压后置稳压器
- 42 V汽车系统
