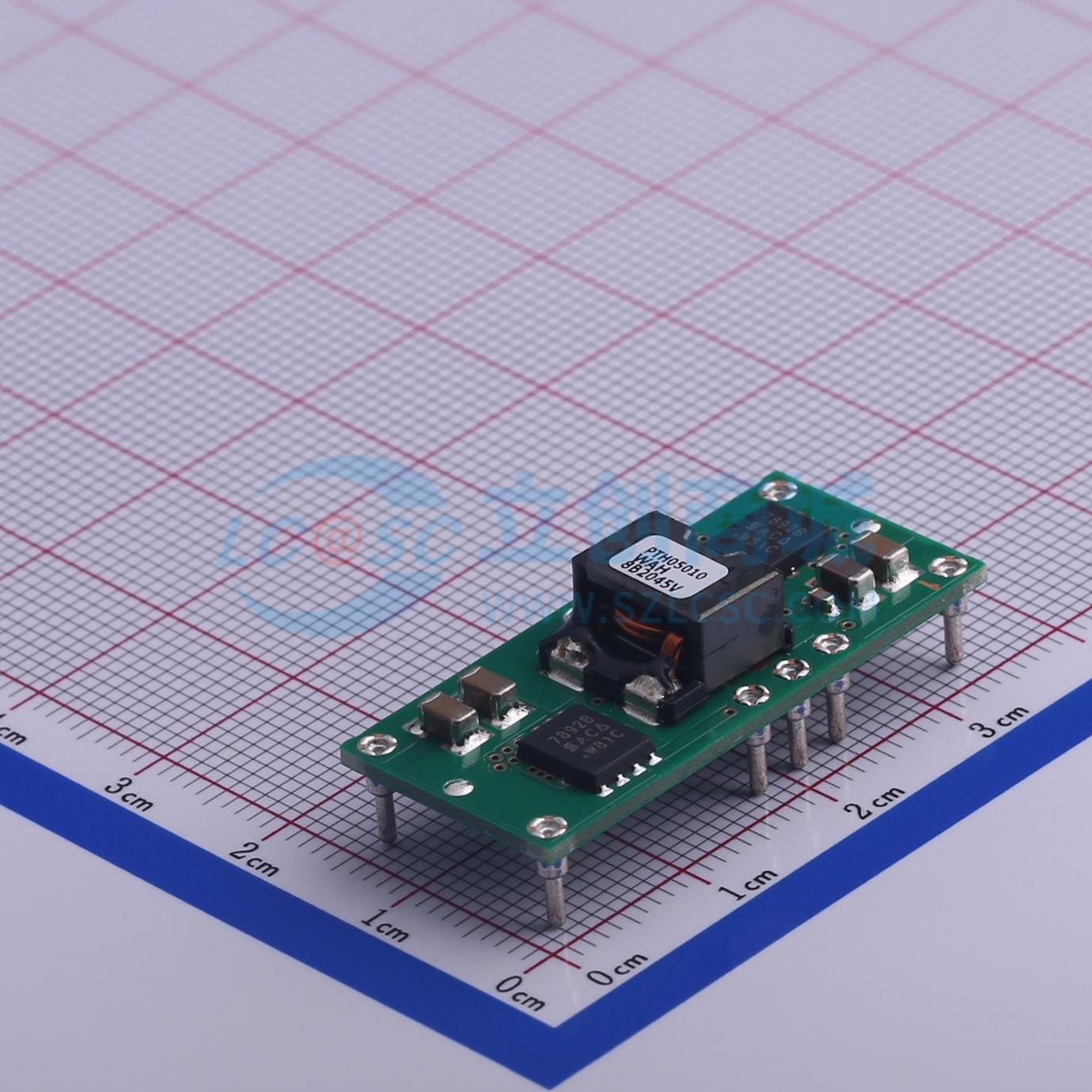

PTH05010WAH

PTH05010系列非隔离电源模块尺寸小巧，兼具出色的性能与灵活性。其高输出电流、紧凑的焊盘尺寸和丰富功能，可为系统设计人员提供一款通用模块，用于为复杂的多处理器数字系统供电。该系列采用双面表面贴装结构，可实现高性能降压电源转换，能够从5V输入总线电压输出最高15A的电流。PTH05010W的输出电压可通过单个电阻在0.8 V 至 3.6 V范围内任意设置。该系列配备Auto-Track™功能。Auto-Track通过允许模块在上电和掉电过程中相互跟踪，或跟踪任意外部电压，简化了电源系统中电源电压排序的工作。其他操作功能包括开/关禁止、输出电压调节（微调）以及上下裕量控制。为实现严格的负载调节，还提供输出电压检测功能。采用非锁存过流跳闸作为负载故障保护。

• 最高输出电流可达15-A
• 输入电压为5-V
• 输出电压可宽范围调节（0.8 V 至 3.6 V）
• 效率最高可达96%
• 功率密度为160 W/in³
• 具备开/关禁止功能
• 具备输出电压检测功能
• 支持预偏置启动
• 具备上下裕量控制功能
• 支持Auto-Track™排序
• 具备欠压锁定功能
• 输出过流保护（非锁存，自动复位）
• 工作温度范围:–40 ℃ 至 +85 ℃
• 拥有安全机构认证:UL 1950, CSA 22.2 950, EN60950 VDE（待批）
• 兼容Point-of-Load Alliance (POLA)

• 集成高速DSP、微处理器和总线驱动器的复杂多电压多处理器系统
