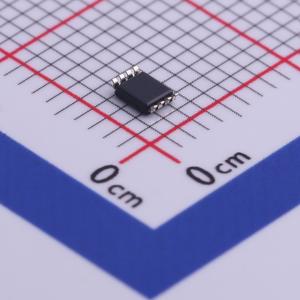

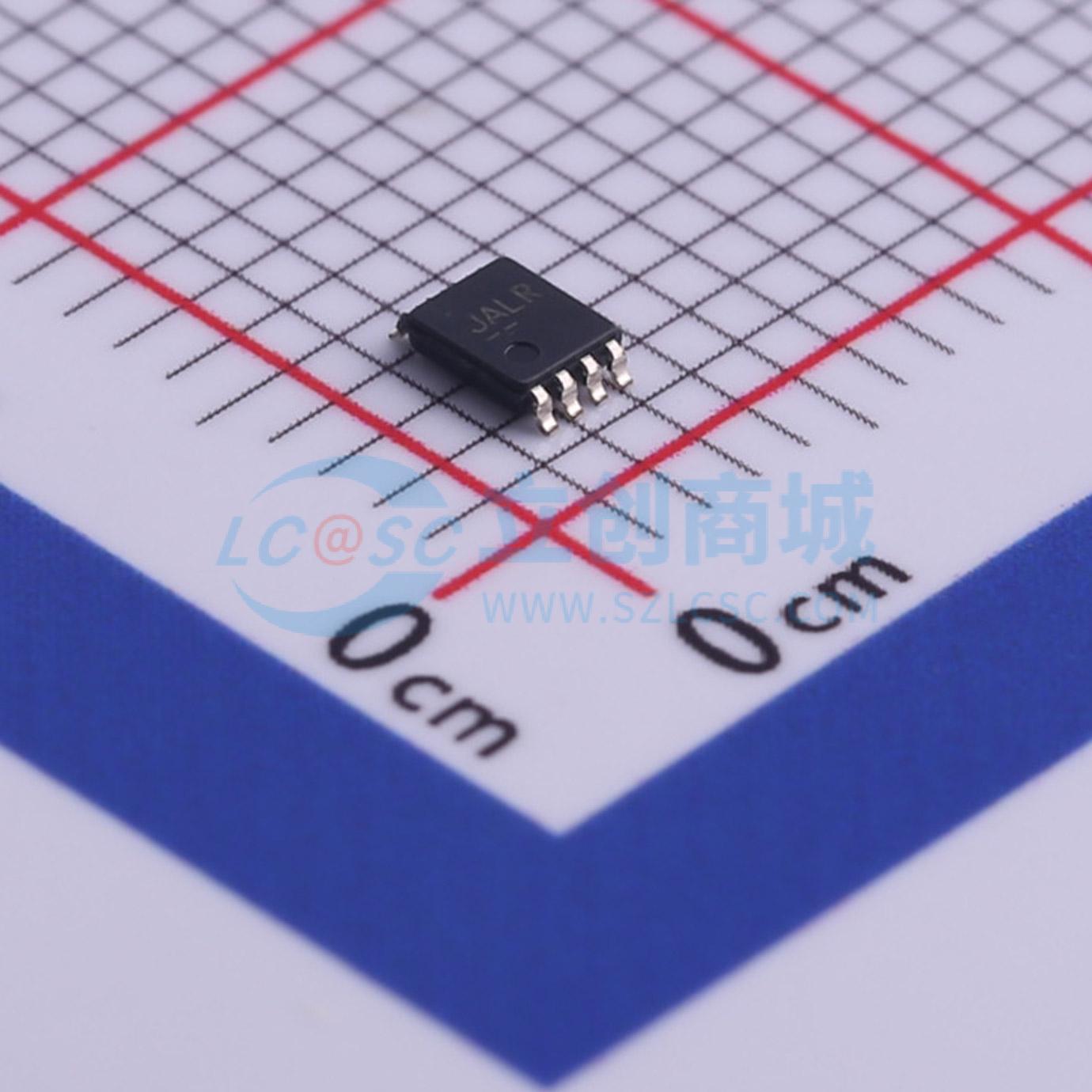

温馨提醒：图片仅供参考，商品以实物为准

TS5A3359DCUR

TS5A3359 1-Q SP3T 双向模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道，单刀三掷(SP3T)模拟开关，设计用于从1.65V到5.5V的工作电压。适用于个人电子设备、测试和测量设备以及便携式仪器。
品牌名称: TI(德州仪器)
商品型号: TS5A3359DCUR
商品编号: C478071
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TS5A3359 器件是一款双向单通道单刀三掷 (SP3T) 模拟开关，设计工作电压范围为 1.65 V 至 5.5 V。该器件在保持出色信号完整性的同时提供信号切换解决方案，这使得 TS5A3359 适用于包括个人电子产品、测试测量设备和便携式仪器在内的各种市场中的广泛应用。该器件通过其低导通电阻、出色的导通电阻匹配和总谐波失真 (THD) 性能来保持信号完整性。为防止信号从一个通道传输到另一个通道时出现信号失真，TS5A3359 器件还具备指定的先断后通特性。该器件功耗极低，且在 VCC = 0 时提供隔离。

商品特性

掉电模式下隔离，VCC = 0
指定的先断后通切换
低导通电阻 (1Ω)
控制输入可承受 5.5 V 电压
低电荷注入 (5 pC，VCC = 1.8 V)
出色的导通电阻匹配
低总谐波失真 (THD)
1.65 V 至 5.5 V 单电源供电
闩锁性能符合 JESD 78 标准，II 类，超过 100 mA
ESD 性能按照 JESD 22 标准测试：2000 V 人体模型 (A114 - B，II 类)，1000 V 带电器件模型 (C101)

应用领域

手机
个人数字助理 (PDA)
便携式仪器
音频和视频信号路由
低压数据采集系统
通信电路
调制解调器
硬盘驱动器
计算机外设
无线终端和外设

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	3:1
	通道数	1
	工作电压	1.65V~5.5V
	导通时间(ton)	2.5ns

	属性	参数值
	导通电阻(Ron)	1.1Ω
	关闭时间(toff)	9ns
	工作温度	-40℃~+85℃
	带宽	2.5MHz
