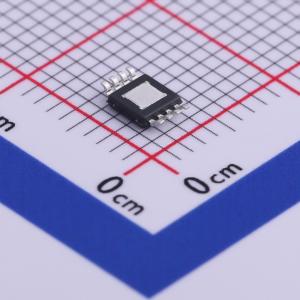

温馨提醒：图片仅供参考，商品以实物为准
LM5085MYX/NOPB
高效率PFET降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5085是一款高效率PFET降压控制器,适用于4.5V至75V的宽输入电压范围。该控制器具有恒定导通时间控制,无需环路补偿,简化了电路设计,并提供超快瞬态响应。支持100%占空比操作,适用于低输入电压下的调节范围扩展。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5085MYX/NOPB
- 商品编号
- C477940
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~75V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5085是一款高效PFET开关稳压器控制器，可用于快速轻松地开发适用于广泛应用的小型高效降压稳压器。这款高压控制器包含一个PFET栅极驱动器和一个高压偏置稳压器，可在4.5V至75V的宽输入电压范围内工作。恒定导通时间调节原理无需环路补偿，简化了电路实现，并实现了超快的负载瞬态响应。由于输入电压和导通时间之间呈反比关系，工作频率在输入电压和负载变化时几乎保持恒定。PFET架构允许以100%占空比运行，以实现低压差。PFET的RDS(ON)或外部检测电阻均可用于检测电流，以实现过流检测。
商品特性
- LM5085-Q1是符合AEC-Q100 1级标准（工作结温范围为-40℃至125℃）的汽车级产品
- 4.5V至75V的宽输入电压范围
- 可使用RDS(ON)或电流检测电阻调节电流限制
- 可编程开关频率高达1MHz
- 无需环路补偿
- 超快瞬态响应
- 输入电压和负载变化时工作频率几乎恒定
- 输出电压可从1.25V开始调节
- 精密±2%反馈基准
- 能够以100%占空比运行
- 内置软启动定时器
- 集成高压偏置稳压器
- 热关断保护
- 封装形式：HVSSOP-8、VSSOP-8、WSON-8
应用领域
- 汽车信息娱乐系统
- 电池/超级电容器充电器
- LED驱动器
