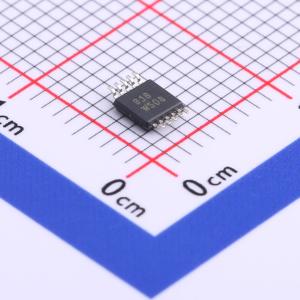

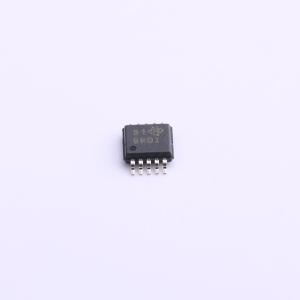

温馨提醒：图片仅供参考，商品以实物为准

ADS1113IDGSR

具有内部基准、振荡器和可编程比较器且兼容 I2C 的ADS111x、超小型、低功耗 860SPS、16位ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1113 具有振荡器、电压基准和 I2C 的 16 位 860SPS 单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1113IDGSR
商品编号: C477969
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	时钟频率(fc)	250kHz
	基准电压源	内置
	可变增益	不支持
	ADC架构	Sigma-Delta
	数据速率	128Hz；8Hz；64Hz；16Hz；32Hz；250Hz；475Hz；860Hz
	静态电流	500nA

商品概述

ADS1113、ADS1114和ADS1115器件（ADS111x）是精密、低功耗、16位、与I2C兼容的模数转换器（ADC），提供超小型无引脚X2QFN - 10封装和VSSOP - 10封装。ADS111x器件集成了低漂移电压基准和振荡器。ADS1114和ADS1115还集成了可编程增益放大器（PGA）和数字比较器。这些特性加上较宽的工作电源范围，使ADS111x非常适合对功耗和空间有严格要求的传感器测量应用。 ADS111x以高达860样本每秒（SPS）的数据速率进行转换。PGA提供从±256 mV到±6.144 V的输入范围，允许进行精确的大信号和小信号测量。ADS1115具有一个输入多路复用器（MUX），允许进行两路差分输入测量或四路单端输入测量。使用ADS1114和ADS1115中的数字比较器进行欠压和过压检测。

商品特性

超小型X2QFN封装：2 mm × 1.5 mm × 0.4 mm
宽电源范围：2.0 V至5.5 V
低电流消耗：150 μA（连续转换模式）
可编程数据速率：8 SPS至860 SPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C接口：四个引脚可选地址
四路单端或两路差分输入（ADS1115）
可编程比较器（ADS1114和ADS1115）
工作温度范围：-40°C至+125°C

应用领域

便携式仪器
电池电压和电流监测
温度测量系统
消费电子
工厂自动化和过程控制

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	860Hz
	通道数	1
	工作电压	2V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	1LSB
