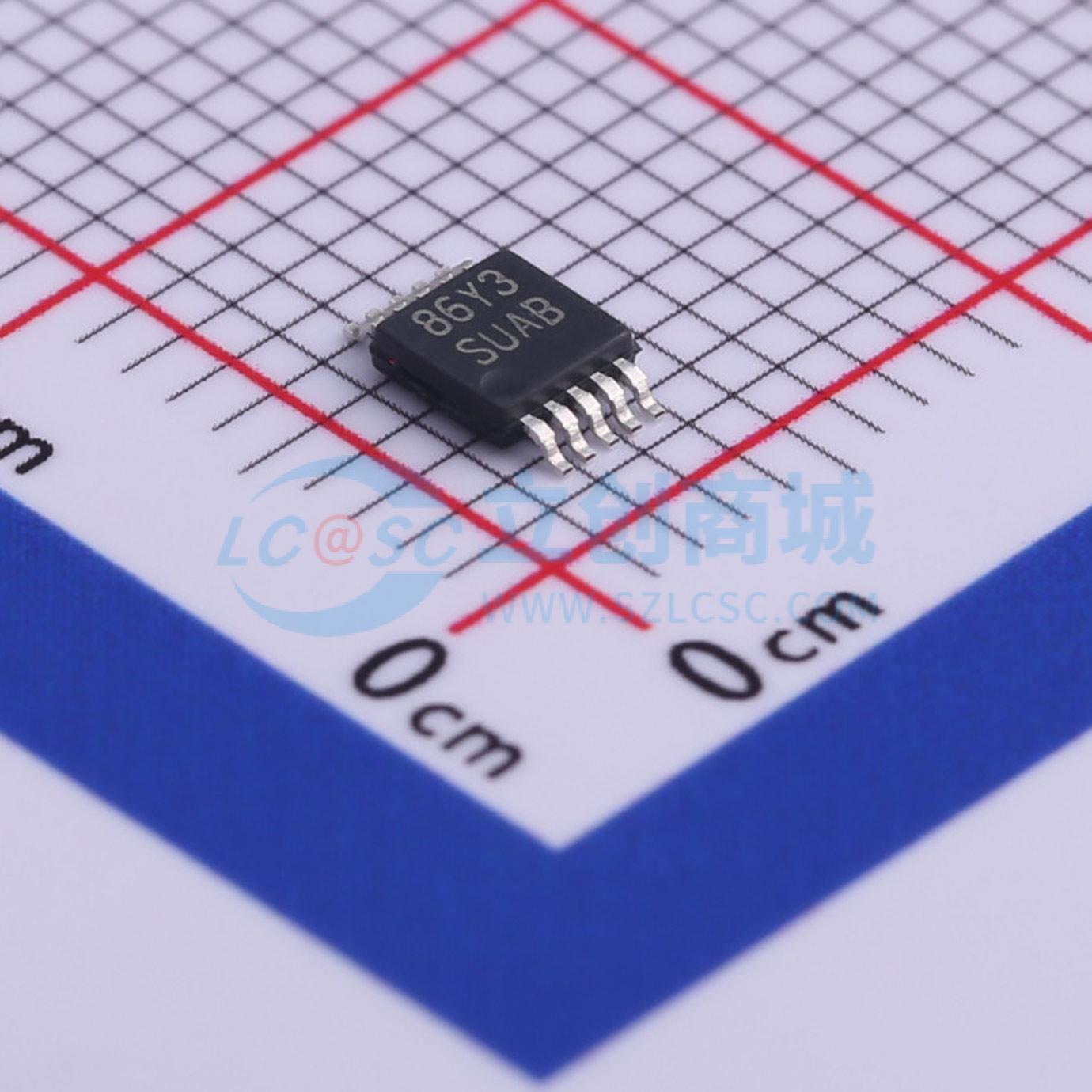

温馨提醒：图片仅供参考，商品以实物为准
LM3481QMMX/NOPB
高效率升压、SEPIC和反激式DC-DC转换器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3481QMMX/NOPB 是一款高性能控制器,适用于升压、SEPIC 和反激式转换器。该器件设计用于低侧 N-FET 作为主要开关,支持非常高的开关频率,以减少整体解决方案的尺寸。具有内置推挽驱动器、电流限制和热关断等保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3481QMMX/NOPB
- 商品编号
- C477975
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~48V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；反激式；SEPIC | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM3481器件是一款多功能的低端N沟道FET高性能开关稳压器控制器。该器件专为升压、SEPIC和反激式转换器以及需要使用低端FET作为主开关的拓扑结构而设计。LM3481器件可在非常高的开关频率下工作，以减小整体解决方案的尺寸。通过使用单个外部电阻或将其与外部时钟同步，LM3481器件的开关频率可在100kHz至1MHz之间任意调节。电流模式控制除了提供逐周期电流限制外，还具有出色的带宽和瞬态响应。电流限制可通过单个外部电阻进行编程。 LM3481器件具备内置保护功能，如热关断、短路保护和过压保护。节能关断模式可将总电源电流降至5μA，并支持电源排序。内部软启动功能可限制启动时的浪涌电流。集成的电流斜率补偿简化了设计，并且在特定应用需要时，可通过单个电阻进行增强。
商品特性
- LM3481QMM为汽车级产品
- 符合AEC - Q100 1级标准（工作结温范围为 - 40℃至 + 125℃）
- 10引脚VSSOP封装
- 内部推挽驱动器，峰值电流能力为1A
- 电流限制和热关断功能
- 通过电容和电阻实现优化的频率补偿
- 内部软启动
- 电流模式操作
- 带迟滞功能的可调欠压锁定
- 轻载时脉冲跳跃功能
- 2.97V至48V的宽电源电压范围
- 100kHz至1MHz可调且可同步的时钟频率，内部基准电压 ± 1.5%（全温度范围）
- 10μA关断电流（全温度范围）
- 使用WEBENCH电源设计工具结合LM3481进行定制设计
应用领域
- 汽车启停应用
- 汽车ADAS驾驶员信息系统
- 单节/双节锂离子电池供电的便携式蓝牙音频系统
- 笔记本电脑、个人数字助理、数码相机及其他便携式应用
- 离线电源
- 机顶盒
- 音频放大器升压电路
