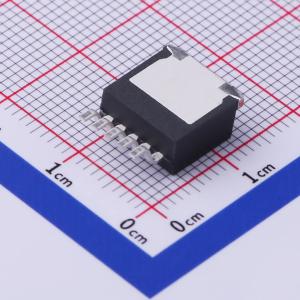

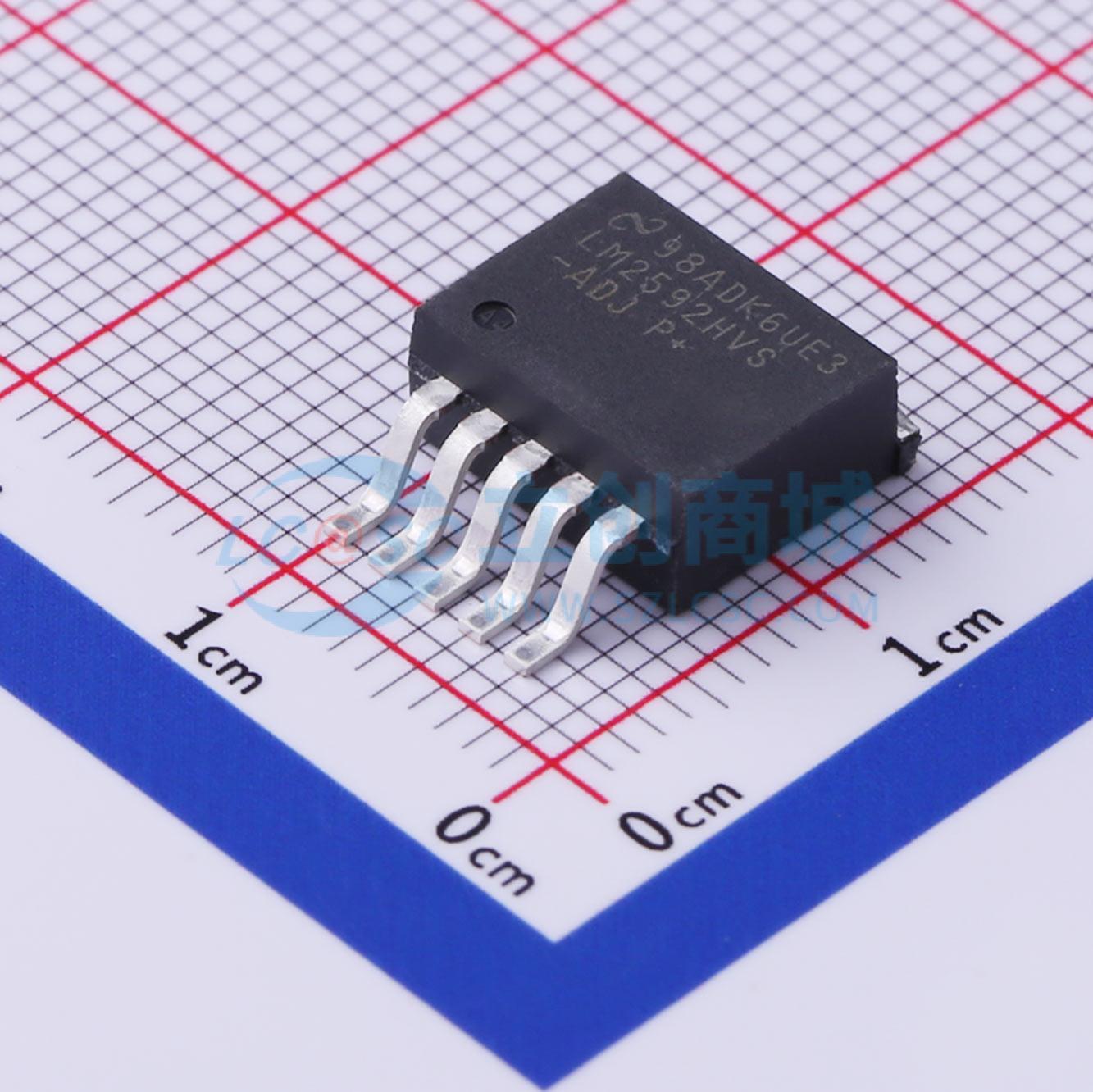

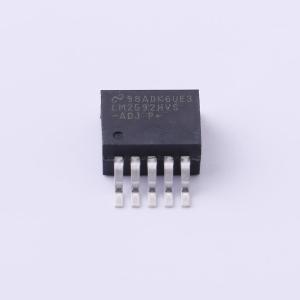

温馨提醒：图片仅供参考，商品以实物为准

LM2592HVSX-ADJ/NOPB

高效降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2592HV是一款高效降压开关稳压器,具有150kHz固定频率内部振荡器,最大输出电流为2A,输入电压范围高达60V。该系列稳压器提供3.3V、5V和可调输出版本。
品牌名称: TI(德州仪器)
商品型号: LM2592HVSX-ADJ/NOPB
商品编号: C477973
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.272克(g)

商品参数

商品概述

LM2592HV系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动2A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5V固定输出电压版本以及可调输出版本。该系列开关稳压器与LM2593HV类似，但不具备后者的一些监控和控制功能。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿、改进的线性和负载规格以及固定频率振荡器。 LM2592HV的开关频率为150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。它提供标准5引脚封装（有多种不同引脚弯曲选项）和5引脚表面贴装封装。特性包括：在所有输入电压和输出负载条件下，输出电压容差为±4%，振荡器频率容差为±15%。具备外部关断功能，典型待机电流为90μA。自保护特性包括输出开关的两级电流限制和过热关断功能，可在故障条件下提供全面保护。

商品特性

3.3V、5V和可调输出版本
可调版本输出电压范围：1.2V至57V，在电压和负载条件下最大偏差±4%
2A输出负载电流
提供5引脚封装
输入电压范围高达60V
150kHz固定频率内部振荡器
开/关控制
低功耗待机模式，静态电流（IQ）典型值为90μA
高效率
热关断和电流限制保护

应用领域

简易高效降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	1.2V~57V
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
