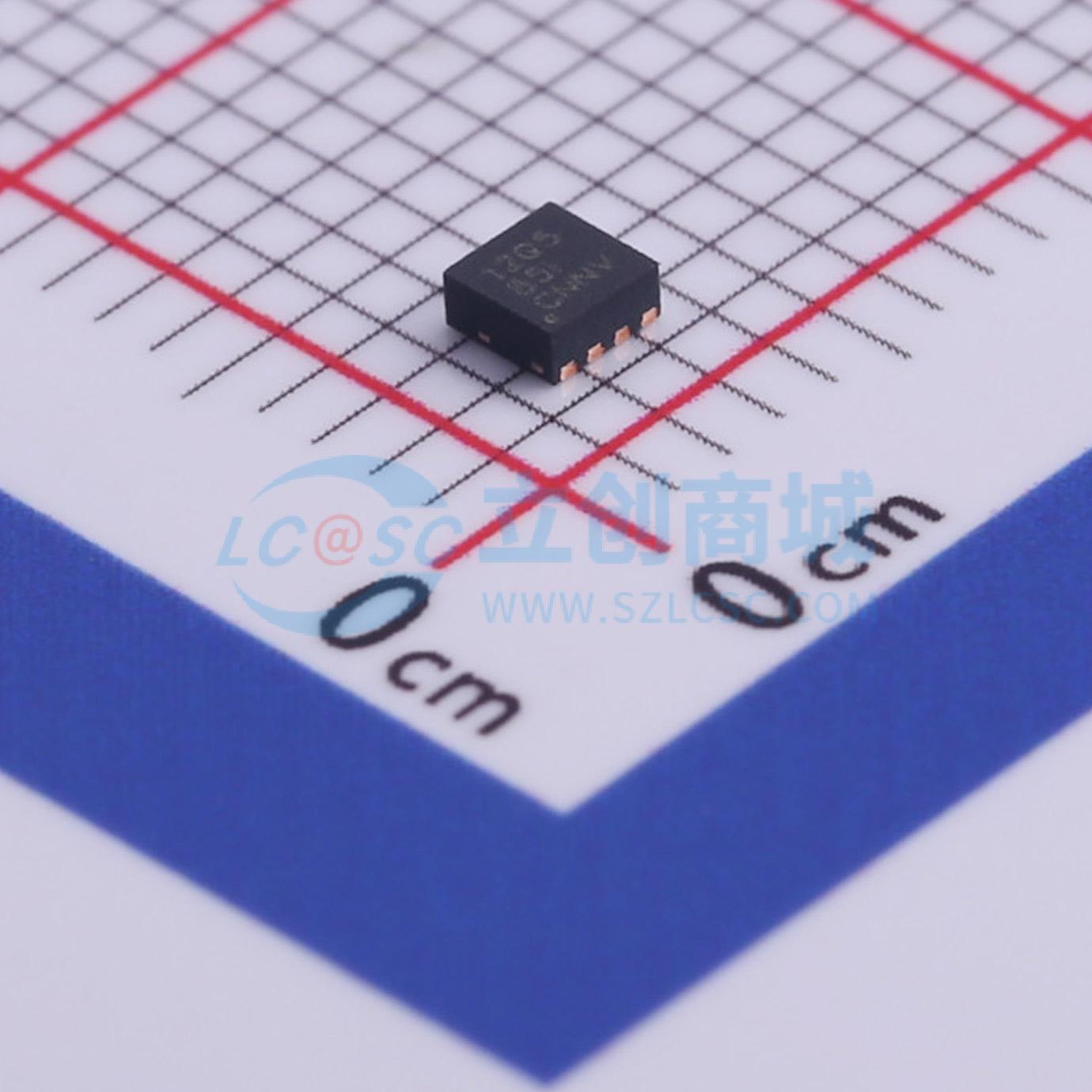

TLV62085RLTR实物图

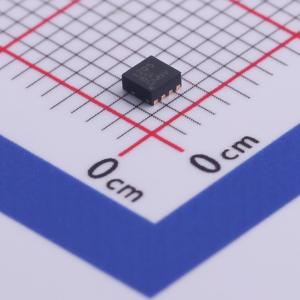

  • TLV62085RLTR商品缩略图

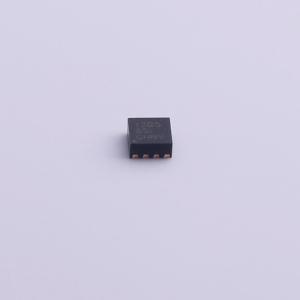

  • TLV62085RLTR商品缩略图

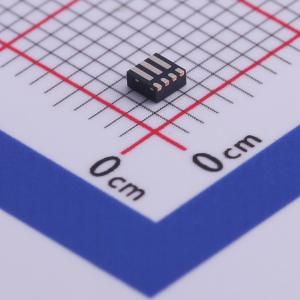

  • TLV62085RLTR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLV62085RLTR

高效3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TLV62085 是一款高效率的同步降压转换器,采用 DCS-Control 拓扑,支持 2.5V 至 6.0V 的输入电压范围,输出电压可调范围为 0.8V 至 VIN。该器件具有高达 95% 的效率,17μA 的工作静态电流,以及 31mΩ 和 23mΩ 的内部 MOSFET 开关。适用于电池供电应用、负载点电源、处理器电源等。
品牌名称
TI(德州仪器)
商品型号
TLV62085RLTR
商品编号
C477932
商品封装
VSON-7(2x2)​
包装方式
编带
商品毛重
0.042克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压2.5V~6V
输出电压800mV~6V
输出电流3A
开关频率2.4MHz
工作温度-40℃~+125℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)17uA
开关管(内置/外置)内置
输出类型可调

商品概述

TLV62085器件是一款高频同步降压转换器,针对小尺寸解决方案和高效率进行了优化。其输入电压范围为2.5 V至6.0 V,支持常见的电池技术。该器件专注于在较宽的输出电流范围内实现高效降压转换。在中等到重载情况下,转换器以PWM模式运行,并在轻载时自动进入省电模式,以在整个负载电流范围内保持高效率。 为满足系统电源轨的要求,内部补偿电路允许选择范围从10 μF到150 μF及以上的多种外部输出电容值。结合其DCS-Control™架构,可实现出色的负载瞬态性能和输出电压调节精度。该器件采用2 mm×2 mm VSON封装。

商品特性

  • DCS-Control™拓扑结构
  • 效率高达95%
  • 工作静态电流为17 μA
  • 功率MOSFET开关导通电阻分别为31 mΩ和23 mΩ
  • 输入电压范围为2.5 V至6.0 V
  • 输出电压可调,范围为0.8 V至输入电压
  • 具备轻载效率的省电模式
  • 100%占空比实现最低压降
  • 打嗝式短路保护
  • 输出放电功能
  • 电源正常输出信号
  • 热关断保护
  • 采用2 mm×2 mm VSON封装

应用领域

  • 电池供电应用
  • 负载点处理器电源
  • 硬盘驱动器(HDD)/固态硬盘(SSD)
