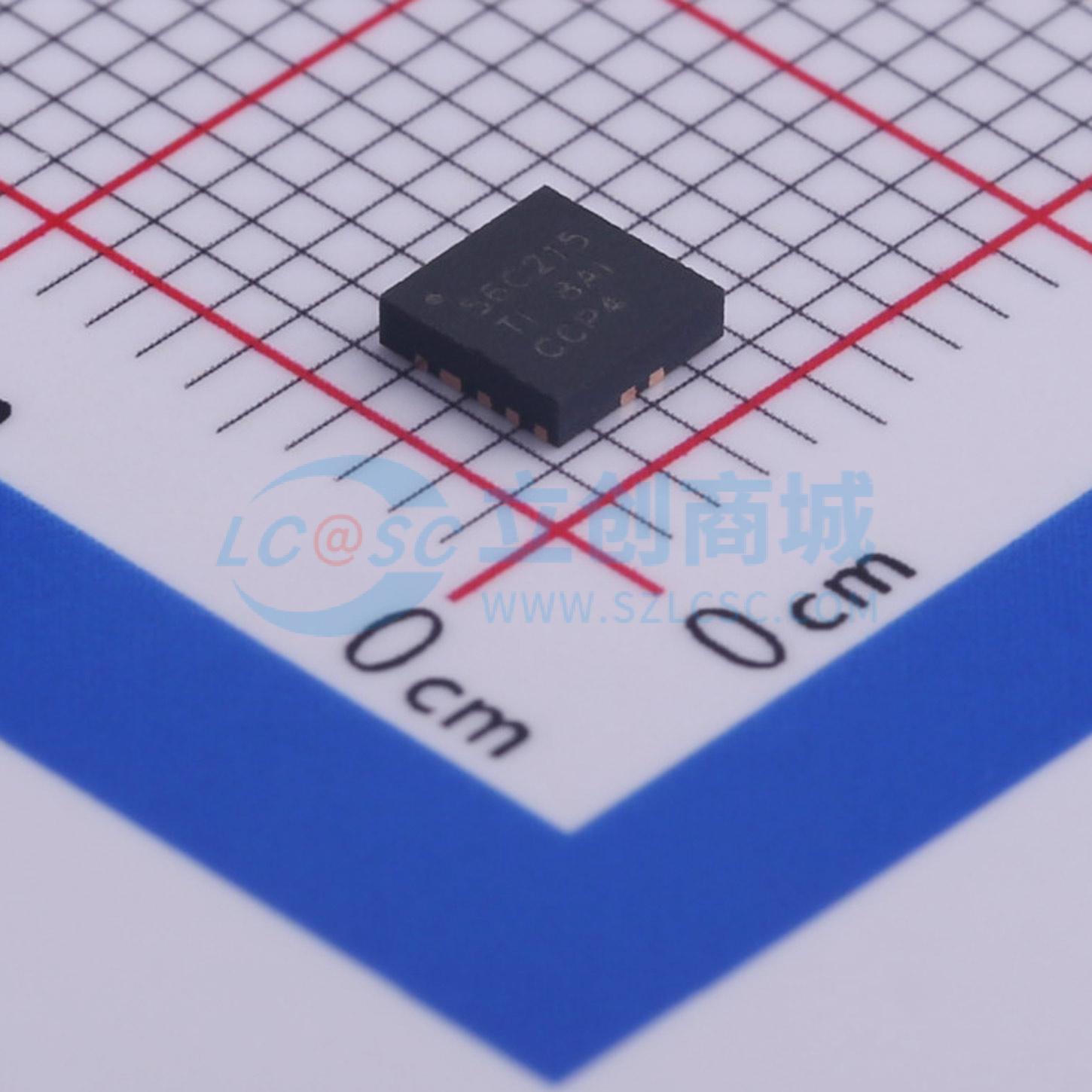

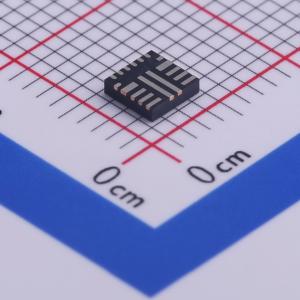

TPS56C215RNNR

12A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56C215 是一款高密度同步降压转换器,支持 3.8V 至 17V 的输入电压范围和 12A 的连续输出电流。该转换器集成了 13.5mΩ 和 4.5mΩ 的 MOSFET,支持 400kHz、800kHz 和 1.2MHz 的开关频率,具有快速瞬态响应和低纹波输出电压。
品牌名称: TI(德州仪器)
商品型号: TPS56C215RNNR
商品编号: C473372
商品封装: VQFN-18-HR(3.5x3.5)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

TPS56C215是最小的采用自适应导通时间D-CAP3™控制模式的12A单片同步降压转换器。该器件集成了低RDS(on)功率MOSFET，可实现高效率，并通过最少的外部元件数量为对空间要求较高的电源系统提供易用性。其竞争优势包括非常精确的参考电压、快速的负载瞬态响应、用于轻载效率的自动跳周期模式操作、可调电流限制以及无需外部补偿。强制连续导通模式有助于满足高性能DSP和FPGA对电压调节精度的严格要求。TPS56C215采用热增强型18引脚HotRod™ QFN封装，设计工作结温范围为-40℃至150℃。

商品特性

集成13.5mΩ和4.5mΩ MOSFET
支持12A连续输出电流
无需外部5.0V偏置，4.5V即可启动
在整个温度范围内参考电压为0.6V±1%
输出电压范围为0.6V至5.5V
支持陶瓷输出电容
采用D-CAP3™控制模式，实现快速瞬态响应
可选择强制连续导通模式（FCCM）以实现严格的输出电压纹波，或选择自动跳周期Eco-mode™以实现高光负载效率
可选择400kHz、800kHz和1.2MHz的开关频率
可单调启动至预偏置输出
具有两种可调电流限制设置和打嗝式重启功能
可选外部5V偏置以提高效率
可调节软启动，默认软启动时间为1ms
工作结温范围为-40℃至150℃
WEBENCH™设计中心支持小型3.5mm×3.5mm HotRod™ QFN封装

应用领域

服务器、云计算、存储
电信与网络、负载点（POL）
工业电脑、工厂自动化、可编程逻辑控制器、测试测量
高端数字电视

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	400kHz；1.2MHz；800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
