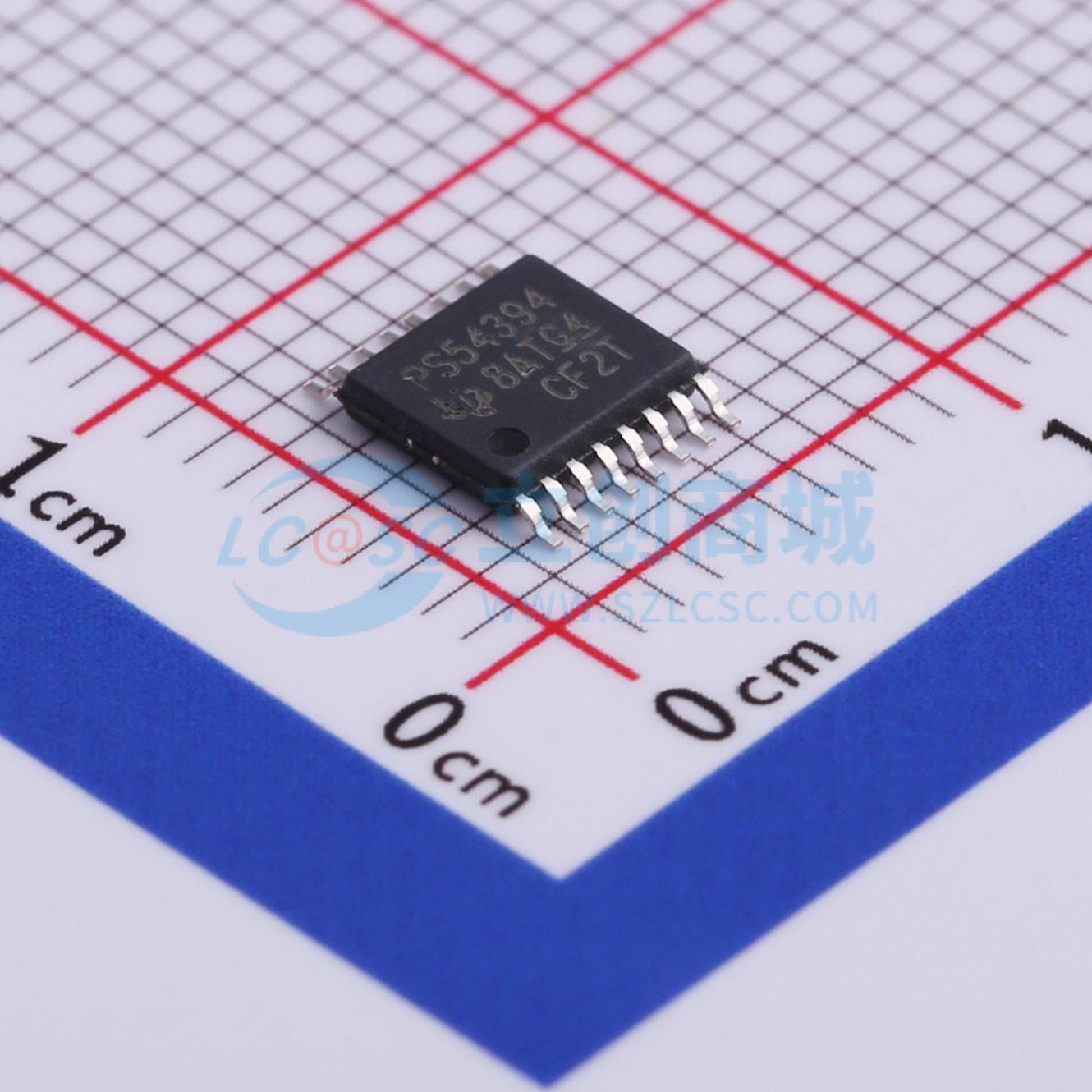

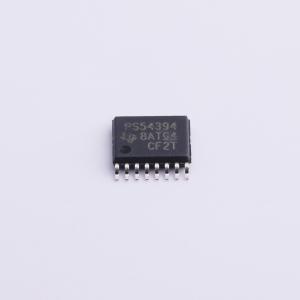

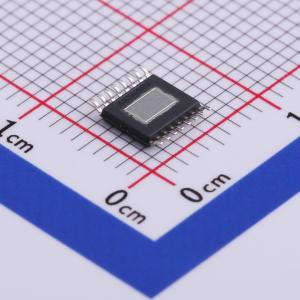

TPS54394PWPR
3A双通道同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54394是一款双通道同步降压转换器,采用D-CAP2控制模式,具有快速瞬态响应和低外部组件数量的特点。输入电压范围为4.5V至18V,输出电压范围为0.76V至7V,支持3A输出电流。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54394PWPR
- 商品编号
- C477920
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54394是一款双路自适应导通时间D-CAP2™模式同步降压转换器。TPS54394使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备的电源总线稳压器套件。TPS54394的主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可提供极快的瞬态响应。自适应导通时间控制支持在较高负载条件下的PWM模式和轻载条件下的Eco-mode™运行之间实现无缝转换。Eco-mode™使TPS54394在轻载条件下保持高效率。TPS54394能够适配低等效串联电阻（ESR）输出电容，如POSCAP或SP-CAP，以及超低ESR陶瓷电容。该器件在4.5V至18V的输入电压下可实现便捷高效的运行。 TPS54394提供4.4mm × 5mm 16引脚TSSOP（PWP）和4mm x 4mm 16引脚VQFN（RSA）封装，工作环境温度范围为-40℃至85℃。
商品特性
- 快速瞬态响应，环路补偿无需外部元件，与陶瓷输出电容兼容
- 宽输入电压范围：4.5V至18V
- 输出电压范围：0.76V至7V
- 高效集成FET，针对低占空比应用进行优化
- 90mΩ（高端）和60mΩ（低端）
- 高初始参考精度
- 两路均支持恒定3A输出
- 低端rDS(on)无损电流检测
- 固定软启动：1ms
- 非灌电流预偏置软启动
- 电源正常指示
- 700kHz开关频率
- 逐周期过流限制控制
- 用于过载保护的打嗝定时器
- OCL/UVLO/TSD保护
- 集成升压PMOS开关的自适应栅极驱动器
- 由于具有4000ppm/℃热补偿rDS(on)，过流保护值恒定
- 16引脚HTSSOP、16引脚VQFN
- 轻载时自动跳频Eco-mode™以实现高效率
应用领域
- 广泛应用于低功耗系统的负载点稳压
- 数字电视电源
- 网络家庭终端
- 数字机顶盒（STB）
- DVD播放机/录像机
- 游戏机等
