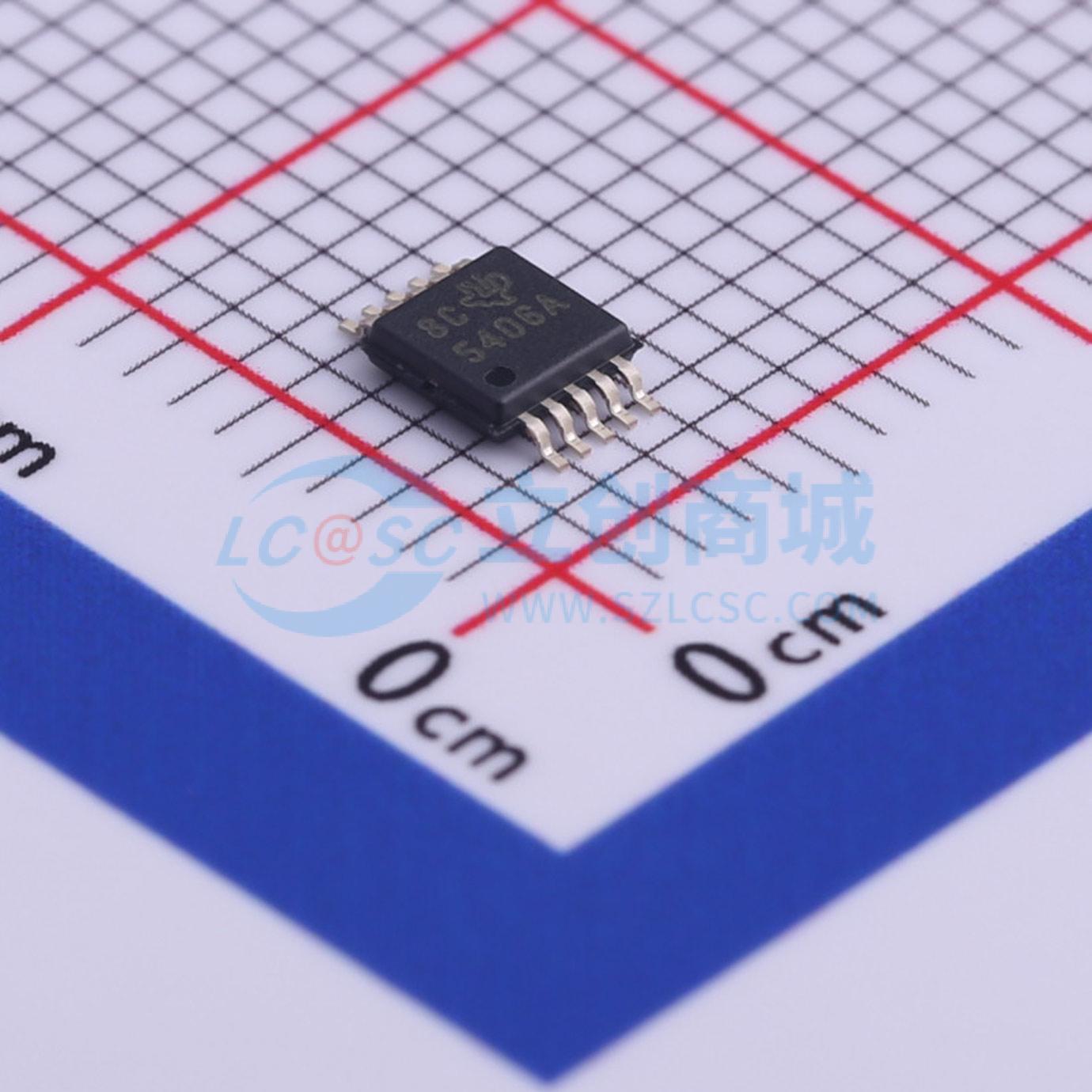

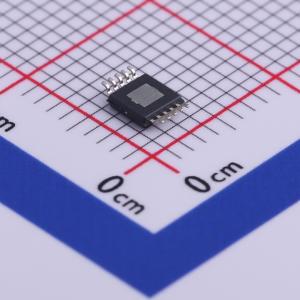

温馨提醒：图片仅供参考，商品以实物为准
TPS54060ADGQR
60V 0.5A 降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54060A 是一款60V、0.5A的降压调节器,具有集成的高侧MOSFET。它支持3.5V至60V的输入电压范围,具有轻载时的高效能脉冲跳过模式,以及可调的欠压锁定电压。该器件还具有100kHz到2.5MHz的开关频率范围,可同步外部时钟,具有低静态电流和关断电流。其功能包括过压保护、热关断和慢启动/跟踪功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54060ADGQR
- 商品编号
- C477925
- 商品封装
- SSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 500mA | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 116uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54060A器件是一款集成高端MOSFET的60V、0.5A降压稳压器。电流模式控制提供简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将空载稳压输出电源电流降至116μA。使用使能引脚，当使能引脚为低电平时，关断电源电流可降至1.3μA。
商品特性
- 3.5V至60V输入电压范围
- 200mΩ高端MOSFET
- 采用脉冲跳跃节能模式（Eco-Mode™），轻载时效率高
- 与TPS54060相比，使能阈值更精确，欠压锁定（UVLO）电压更精准
- 可调欠压锁定（UVLO）电压和迟滞
- 116μA工作静态电流
- 1.3μA关断电流
- 100kHz至2.5MHz开关频率
- 可与外部时钟同步
- 可调软启动/排序
- 欠压和过压电源正常输出
- 0.8V内部电压基准
- 带PowerPAD™的MSOP-10和3mm x 3mm VSON-10封装
- 由WEBENCH和SwitcherPro™软件工具提供支持
应用领域
- 12V、24V和48V工业与商业应用
- 低功耗系统
- 汽车售后配件：视频、GPS、娱乐设备
