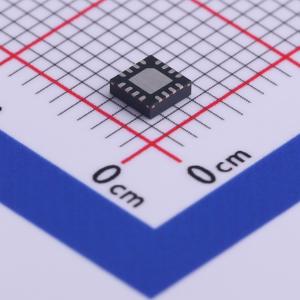

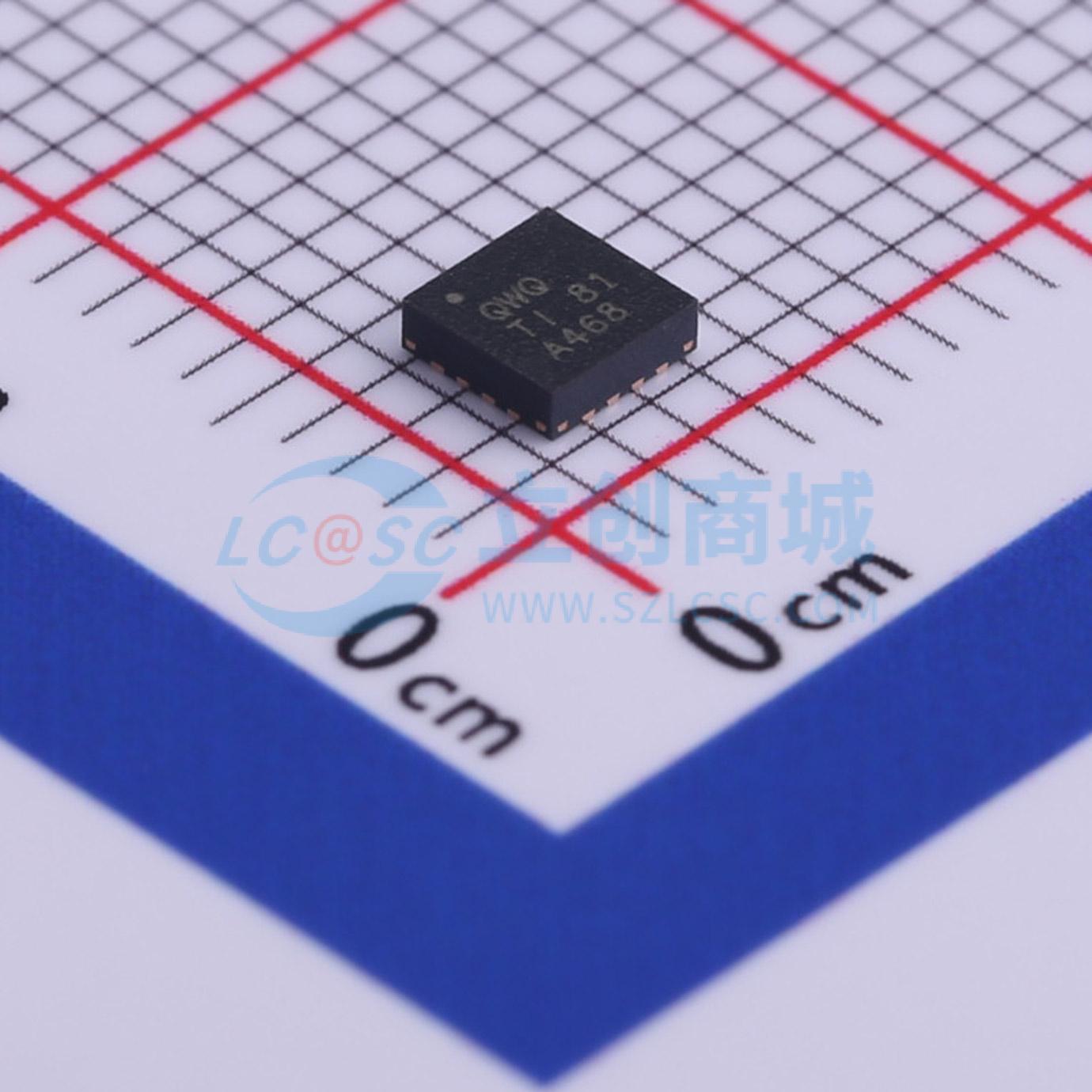

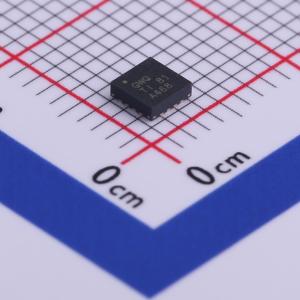

温馨提醒：图片仅供参考，商品以实物为准

TPS62153RGTR

3V至17V，1A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62153是一款3V至17V输入电压范围的1A同步降压转换器,采用3mm x 3mm QFN封装。该器件支持高达1A的输出电流,输出电压可调范围为0.9V至6V,具有可编程软启动和跟踪功能,以及无缝的功率节省模式过渡。
品牌名称: TI(德州仪器)
商品型号: TPS62153RGTR
商品编号: C477927
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

TPS6215x系列是一款易于使用的同步降压DC-DC转换器，针对高功率密度应用进行了优化。典型2.5 MHz的高开关频率允许使用小型电感器，并通过采用DCS-Control拓扑结构，提供快速瞬态响应和高输出电压精度。

这些器件的工作输入电压范围为3 V至17 V，非常适合由锂离子电池或其他电池供电的系统，以及由12 V中间电源轨供电的系统。这些器件在输出电压为0.9 V至6 V（在100%占空比模式下）时，支持高达1 A的连续输出电流。软启动引脚控制输出电压的启动斜坡，使其既可以作为独立电源工作，也可以在跟踪配置中工作。通过配置使能（EN）和开漏电源正常（PG）引脚，还可以实现电源排序。

在省电模式下，器件从VIN汲取的静态电流约为17 μA。当负载较小时，器件会自动无缝进入省电模式，从而在整个负载范围内保持高效率。在关断模式下，器件关闭，电流消耗小于2 μA。

该器件有可调输出电压和固定输出电压两种版本，采用3×3 mm（RGT）的16引脚VQFN封装。

商品特性

DCS-Control™拓扑结构
输入电压范围：3 V至17 V
高达1 A的输出电流
输出电压可调范围：0.9 V至6 V
引脚可选输出电压（标称值，±5%）
可编程软启动和跟踪
无缝的省电模式转换
静态电流17 μA（典型值）
可选工作频率
电源正常输出
100%占空比模式
短路保护
过温保护
与TPS62130和TPS62140引脚兼容
采用3 mm×3 mm、16引脚VQFN封装

应用领域

标准12 V电源轨供电
单节或多节锂离子电池的负载点供电
固态硬盘驱动器
嵌入式系统LDO替代
移动PC、平板电脑、调制解调器、相机
服务器、微型服务器
数据终端、销售点（ePOS）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
