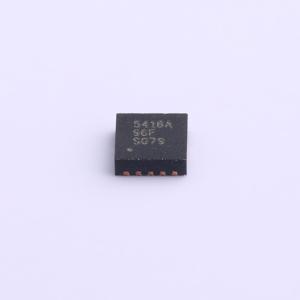

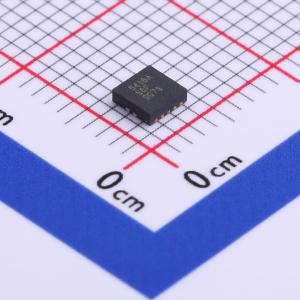

温馨提醒：图片仅供参考，商品以实物为准

TPS54160ADRCR

1.5A、60V、带Eco-modeTM的降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54160A 是一款 60V、1.5A 的降压调节器,内置高侧 MOSFET。该器件采用 Eco-mode 技术,在轻负载下降低功耗。输入电压范围为 3.5V 至 60V,具有宽泛的开关频率范围,支持外部时钟同步。该器件还具有低纹波脉冲跳过模式,将无负载时的调节输出电源电流降低至 116 μA。
品牌名称: TI(德州仪器)
商品型号: TPS54160ADRCR
商品编号: C473379
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

商品概述

TPS54160A器件是一款集成高端MOSFET的60V、1.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载、稳压输出的电源电流降至116μA。使用使能引脚，关断电源电流可降至1.3μA。欠压锁定内部设定为2.5V，但可通过使能引脚提高该值。输出电压启动斜坡由慢启动引脚控制，该引脚也可配置用于排序/跟踪。开漏电源正常信号表示输出电压在其标称电压的94%至107%范围内。宽开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。

商品特性

3.5V至60V输入电压范围
200mΩ高端MOSFET
采用脉冲跳跃Eco-mode™轻载高效
与TPS54160相比，TPS54160A具有更严格的使能阈值，可实现更精确的欠压锁定（UVLO）电压
可调欠压锁定电压和迟滞
116μA工作静态电流
1.3μA关断电流
100kHz至2.5MHz开关频率
可与外部时钟同步
可调慢启动/排序
欠压和过压电源正常输出
0.8V内部电压基准
带PowerPAD™的MSOP10和3mm x 3mm VSON封装
由WEBBENCH和SwitcherPro软件工具支持

应用领域

12V、24V和48V工业和商业应用
低功耗系统
汽车售后配件：视频、GPS、娱乐系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电压	800mV~58V
	输出电流	1.5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	116uA
	开关管(内置/外置)	内置
	输出类型	可调
