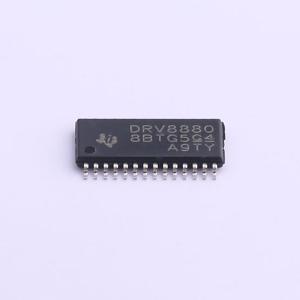

DRV8880PWPR

2A 45V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8880 具有电流调节、1/16 微步进和智能调优功能的 45V、2A 双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8880PWPR
商品编号: C473386

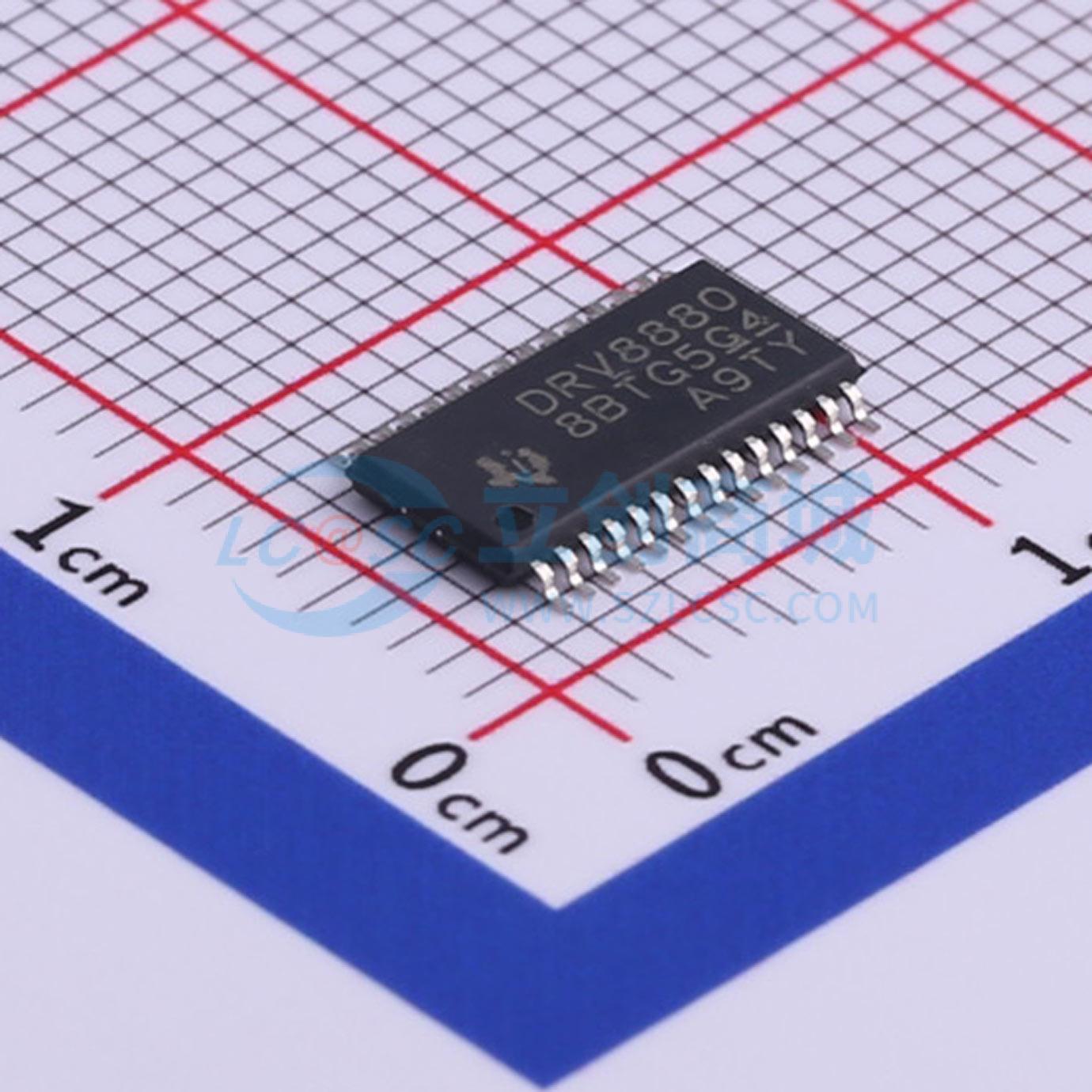

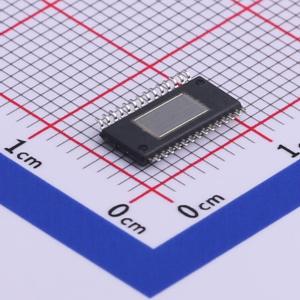

商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

DRV8880是一款适用于工业应用的双极步进电机驱动器。该器件具备两个N沟道功率MOSFET H桥驱动器和一个微步进分度器。DRV8880能够驱动2.0 A满量程电流或1.4 A均方根电流（在具备合适的PCB接地层用于散热、24 V电压且环境温度TA = 25 °C的条件下）。 AutoTune™可自动调节步进电机，以实现最佳电流调节性能，并补偿电机的差异和老化效应。此外，还提供慢速、快速和混合衰减模式。 STEP/DIR引脚提供了一个简单的控制接口。该器件可配置为整步至1/16步模式。通过专用的nSLEEP引脚，可实现低功耗睡眠模式，以实现极低静态电流待机。内部保护功能涵盖欠压、电荷泵故障、过流、短路和过热保护。故障状态通过nFAULT引脚指示。

商品特性

微步进步进电机驱动器
STEP/DIR接口，高达1/16微步进分度器，支持非圆形和标准1/2步模式
6.5至45 V的工作电源电压范围
多种衰减模式，支持任何电机
AutoTune™ 混合衰减、慢速衰减、快速衰减
自适应消隐时间，实现平稳步进
VM欠压锁定（UVLO2）
逻辑欠压（UVLO1）
电荷泵欠压（CPUV）
过流保护（OCP）
锁存OCP模式
重试OCP模式
热关断（TSD）
故障状态指示引脚（nFAULT）

应用领域

自动柜员机和现金处理机
视频监控摄像头
多功能打印机和文档扫描仪
3D打印机
办公自动化设备
工厂自动化和机器人技术

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	6.5V~45V
	输出电流	2A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	16
	接口类型	-
	集成开关	是
	导通电阻	330mΩ
	工作温度	-40℃~+125℃
