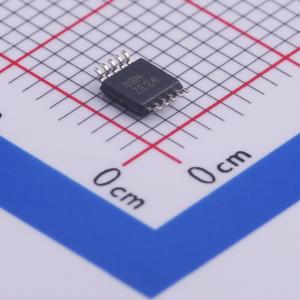

温馨提醒：图片仅供参考，商品以实物为准

TPS60501DGSR

高效250mA降压电荷泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60501 250mA 3.3V 高效降压充电泵
品牌名称: TI(德州仪器)
商品型号: TPS60501DGSR
商品编号: C473389
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS6050x 系列器件是一组开关电容电压转换器，专为对空间要求严苛的电池供电应用而设计。 TPS6050x 降压电荷泵可产生稳压的 3.3V、1.8V、1.5V 固定输出电压或可调输出电压。构建一个完整的高效 DC - DC 电荷泵转换器仅需四个小型陶瓷电容。为了在较宽的输入电压范围内实现高效率，电荷泵会自动在三种不同的转换模式之间进行选择。输出端最大可提供 250mA 的输出电流。电源正常（Power Good）功能可监控输出电压，当输出电压升至标称值的 97% 时，该信号变为高电平。 TPS6050x 器件采用微型 10 引脚 VSSOP 封装。

商品特性

宽输入电压范围：1.8V 至 6.5V
稳压的 3.3V、1.8V、1.5V 输出电压或可调输出电压
最大 250mA 输出电流
最高 90% 的效率
输出电压在电源、负载和温度变化时的容差为 3%
器件静态电流小于 40μA
包含输出电压监控功能（电源正常）
内部软启动
关断期间负载与电池隔离
过温及过流保护
微型 10 引脚 VSSOP 封装
提供评估模块（EVM）：TPS60500EVM - 193

应用领域

移动电话
便携式仪器
网络音频播放器
由 USB 供电的 PC 外设应用

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~6.5V
	静态电流(Iq)	75uA
	能量效率	90%
	开关频率	800kHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	降压
	输出电压(Vout)	3.3V
	输出电流(Iout)	250mA
