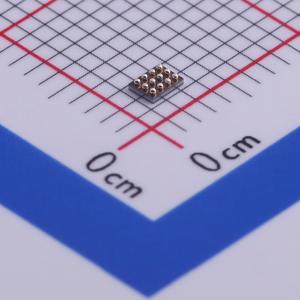

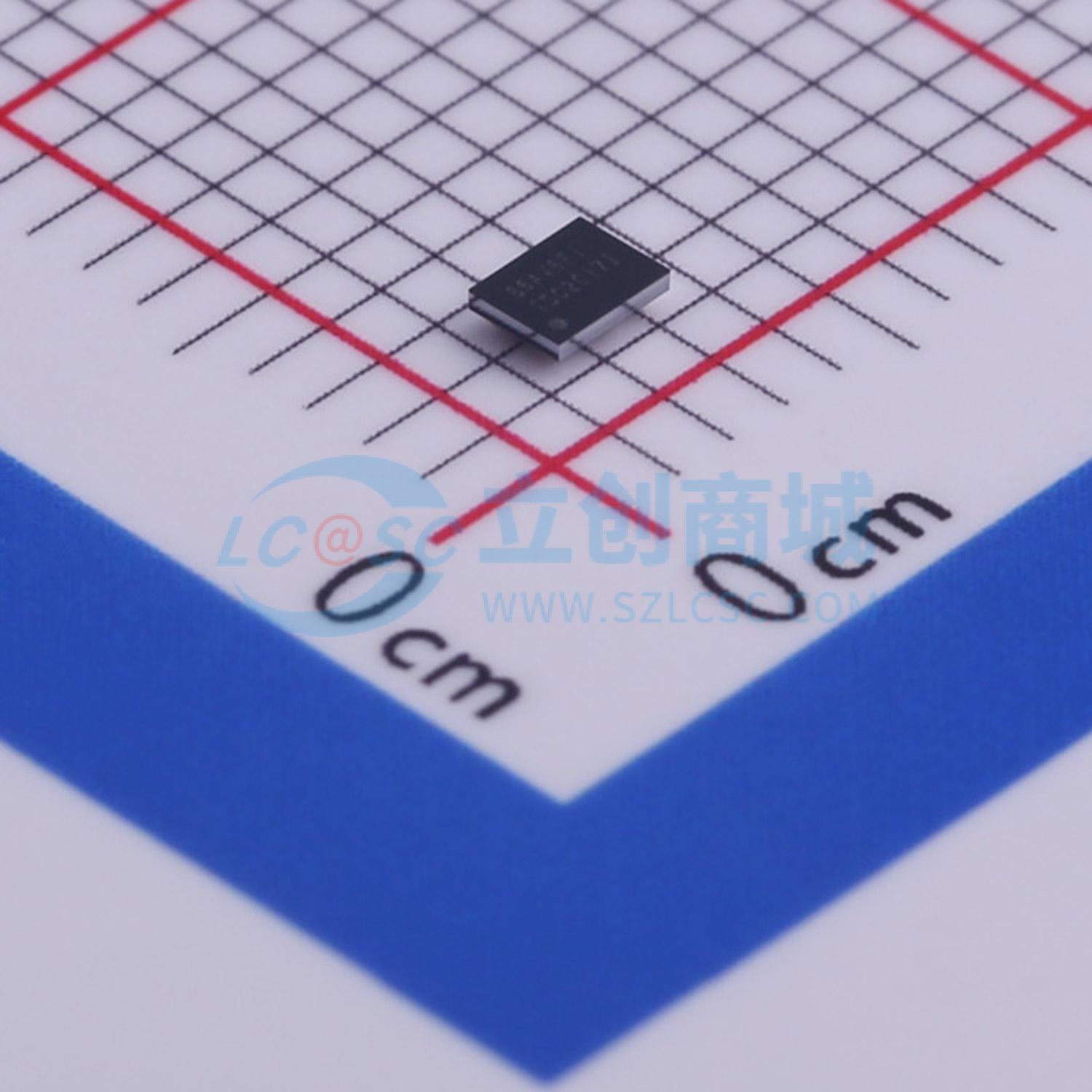

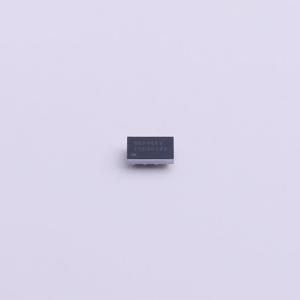

TSC2017IYZGR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TSC2017 具有 I2C 接口的纳瓦级功率、4 线微型触摸屏控制器
品牌名称: TI(德州仪器)
商品型号: TSC2017IYZGR
商品编号: C473391
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

	属性	参数值
	工作电压	1.6V~3.6V
	工作温度	-40℃~+85℃
	功能特性	内置温度传感器；上电复位

商品概述

TSC2017是一款极低功耗触摸屏控制器，适用于对功耗敏感的手持应用，可在低至1.6V的供电电压下工作，可由单节电池供电；内置完整的12位超低功耗电阻触摸屏模数转换器，包含驱动电路与控制逻辑，可测量触摸压力；可对触摸屏测量结果进行预处理，降低总线负载，减少主处理器资源消耗，可将处理器资源分配给更关键的功能；支持I2C串行总线和数据传输协议的标准、快速、高速三种模式，提供8位或12位可编程分辨率，可满足不同屏幕尺寸和性能需求；采用12引脚晶圆芯片级封装，工作温度范围为–40℃~+85℃。

商品特性

支持4线触摸屏接口
支持1.6V~3.6V单路电源/基准电压
支持比例转换
有效吞吐率：8位模式最高20kHz，12位模式最高10kHz
可对测量结果预处理，降低总线活动
I2C接口支持标准、快速、高速三种工作模式
提供简单的基于命令的用户界面，与TSC2003/TSC2007兼容
支持8位或12位分辨率设置
片上集成温度测量功能
支持触摸压力测量
配备数字缓冲PENIRQ
片上集成可编程PENIRQ上拉
提供多种复位方案：上电复位、软件复位、硬件复位
支持自动掉电控制
12位模式下低功耗：1.8V快速模式、等效速率8.2kHz时电流为39.31μA；2.7V快速模式、等效速率8.2kHz时电流为53.32μA
具备增强型ESD防护能力，符合IEC测试标准：±8kV HBM、±1kV CDM、±25kV空气间隙放电、±15kV接触放电
采用2.1×1.6 WCSP-12封装

应用领域

手机
PDA、GPS和媒体播放器
便携式仪器
销售点终端
多屏触控控制系统

	属性	参数值
	商品目录	触摸屏控制器
	触摸屏类型	4线电阻式
	分辨率(位)	12位
	接口类型	I2C
