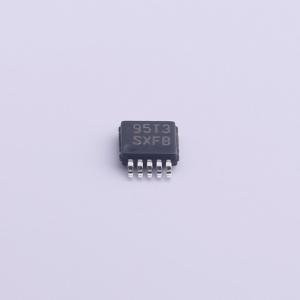

温馨提醒：图片仅供参考，商品以实物为准

LM3409MYX/NOPB

用于高功率 LED 驱动器的 P 沟道 FET 降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3409 用于高功率 LED 驱动器的 42V PFET 降压控制器
品牌名称: TI(德州仪器)
商品型号: LM3409MYX/NOPB
商品编号: C473394
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LM3409、LM3409-Q1、LM3409HV 和 LM3409HV-Q1 是用于降压（buck）电流调节器的 P 沟道 MOSFET（PFET）控制器。它们具有宽输入电压范围、带低可调阈值电压的高端差分电流检测、快速输出使能/禁用功能，以及采用热增强型 10 引脚 HVSSOP 封装。这些特性使 LM3409 系列器件非常适合用作驱动 LED 的恒流源，轻松实现高达 5 A 的正向电流。 LM3409 器件采用恒定关断时间（COFT）控制来调节精确的恒定电流，无需外部控制环路补偿。模拟和 PWM 调光易于实现，可实现高度线性的调光范围和出色的对比度。可编程欠压锁定（UVLO）、低功耗关断和热关断功能完善了其特性。

商品特性

LM3409-Q1 和 LM3409HV-Q1 是汽车级产品：符合 AEC-Q100 1 级标准
2 Ω、1 A 峰值 MOSFET 栅极驱动
输入电压（VIN）范围：6 V 至 42 V（LM3409、LM3409-Q1）；输入电压（VIN）范围：6 V 至 75 V（LM3409HV、LM3409HV-Q1）差分高端电流检测
逐周期电流限制
无需控制环路补偿
10,000:1 PWM 调光范围
250:1 模拟调光范围
支持全陶瓷输出电容和无电容输出
低功耗关断和热关断
热增强型 10 引脚 HVSSOP 封装

应用领域

LED 驱动器
恒流源
汽车照明
通用照明

优惠活动

9.8折

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~42V
	开关频率	-
	通道数	1

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
