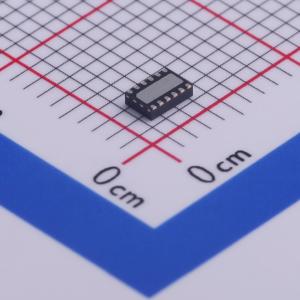

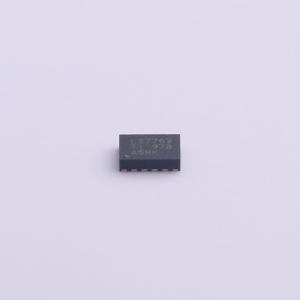

温馨提醒：图片仅供参考，商品以实物为准

LM27762DSSR

低噪声正负输出集成电荷泵加LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM27762 带有集成 LDO 的低噪声正负输出电荷泵
品牌名称: TI(德州仪器)
商品型号: LM27762DSSR
商品编号: C473398
商品封装: WSON-12-EP(2x3)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

LM27762可提供极低噪声的正输出和负输出，输出电压可在±1.5 V至±5 V之间调节。输入电压范围为2.7 V至5.5 V，输出电流最高可达±250 mA。LM27762的工作电流仅为390 μA，典型关断电流为0.5 μA，可为功率放大器和DAC偏置以及其他大电流、低噪声负电压需求提供理想性能。该器件所需外部元件极少，解决方案尺寸小巧。负电压由一个稳压反相电荷泵产生，后接一个低噪声负LDO。LM27762的反相电荷泵以2 MHz（典型值）的开关频率工作，以降低输出电阻和电压纹波。正电压由一个低噪声正LDO从输入电压产生。 LM27762的正输出和负输出均有独立的使能输入。这些输出支持正电源轨和负电源轨独立定时，以满足特定系统的电源排序需求。使能输入也可以短接在一起并连接到输入电压。LM27762具备可选的电源正常指示功能。

商品特性

生成1.5 V至5 V之间的低噪声可调正电源电压以及 -1.5 V至 -5 V之间的负电源电压
输入电压范围为2.7 V至5.5 V
±250 mA输出电流
反相电荷泵后接负LDO
2 MHz低噪声固定频率工作
当VIN = 5 V时，反相器输出阻抗为2.5 Ω
当输出电流为100 mA、VOUT = -5 V时，负LDO的压差为30 mV
当输出电流为100 mA、VOUT = 5 V时，正LDO的压差为45 mV
静态电流为390 μA（典型值）
关断静态电流低至0.5 μA（典型值）
具备电流限制和热保护功能
电源正常指示引脚（低电平有效）
使用WEBENCH电源设计器基于LM27762进行定制设计

应用领域

高保真音频耳机放大器
运算放大器电源偏置
为数据转换器供电
无线通信系统
接口电源
手持式仪器仪表

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	390uA
	输出电阻	2.5Ω
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-5V~-1.5V；1.5V~5V
	PFM模式	支持
	输出电流(Iout)	250mA
