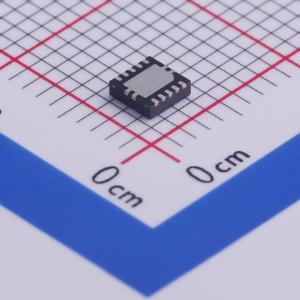

TPS54335ADRCR

4.5V至28V输入，3A输出同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54335A是一款4.5V至28V输入电压范围的同步降压DC-DC转换器,最大输出电流为3A。该器件集成了低侧开关MOSFET,消除了对外部二极管的需求,从而减少了外部元件数量。具有50kHz至1.5MHz可调频率,内置340kHz固定频率版本。效率最大化,通过集成128mΩ和84mΩ MOSFET,低IQ和脉冲跳跃模式在轻载时提高效率。使用使能引脚,关断电流减少至2μA。提供精确的1.5%电压参考,周期限流保护,热关断保护等功能。
品牌名称: TI(德州仪器)
商品型号: TPS54335ADRCR
商品编号: C473400

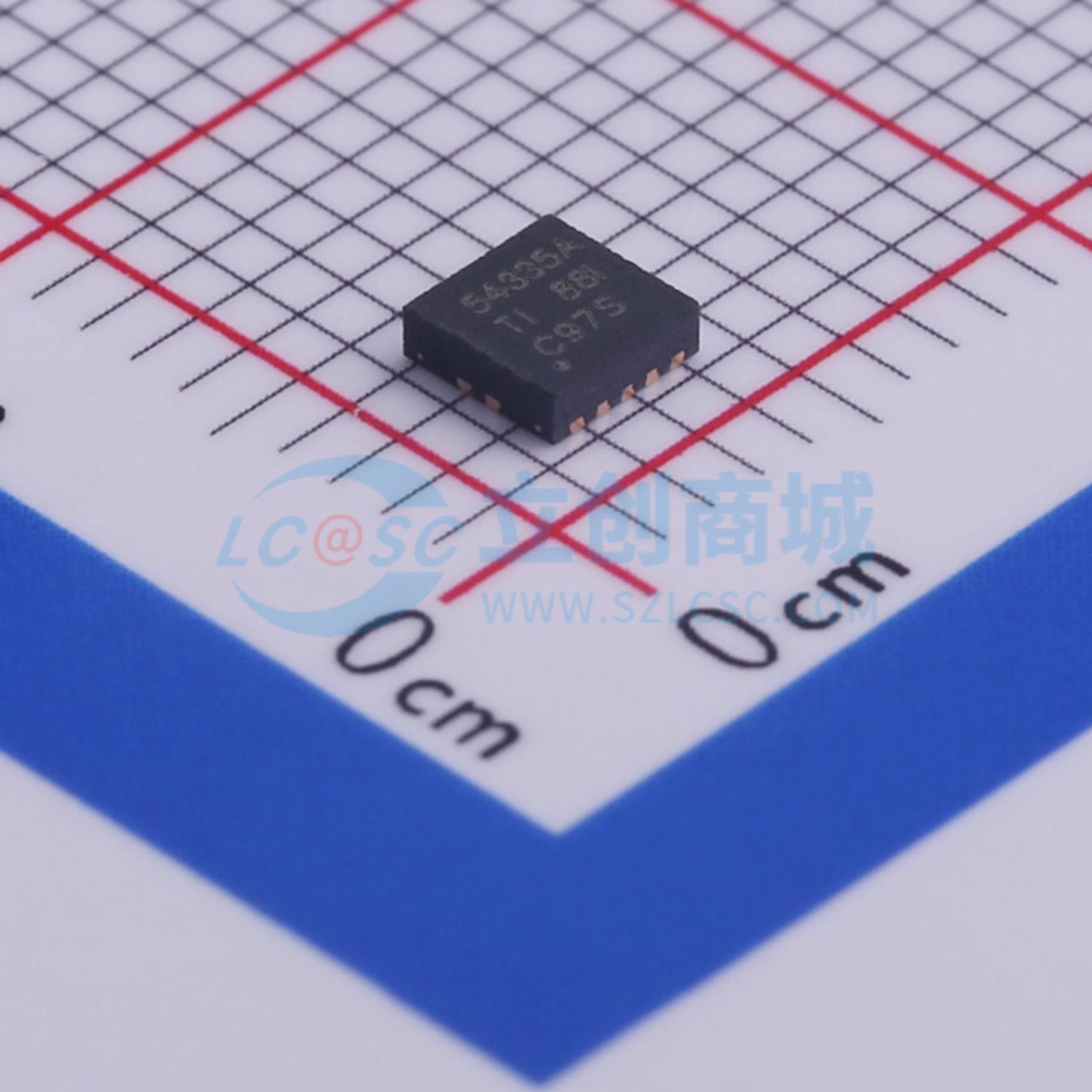

商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS5433xA 系列设备是同步转换器，输入电压范围为4.5V至28V。这些设备包括一个集成的低侧开关FET，消除了对外部二极管的需求，减少了元件数量。通过集成128毫欧和84毫欧MOSFET、低I0以及轻负载下的脉冲跳过功能，效率得到了最大化。使用使能引脚，关断电源电流可降至2微安。这款降压（buck）转换器通过一个在温度范围内精度为1.5%的良好调节电压参考，为各种负载提供精确的调节。

高侧MOSFET上的逐周期电流限制保护了TPS5433xA系列设备免受过载情况的影响，并通过一个低侧源电流限制进一步增强，该限制防止了电流失控。一个低侧吸收电流限制会关闭低侧MOSFET以防止过大的反向电流。如果过流条件持续时间超过预设时间，则触发打嗝保护。当芯片温度超过阈值时，热关断将禁用设备，并在内置热打嗝时间后重新启用设备。

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~24V
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	310uA
	开关管(内置/外置)	内置
	输出类型	可调
