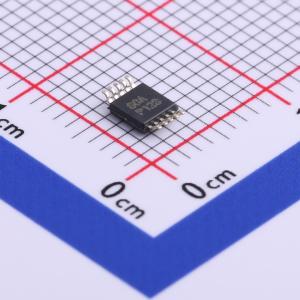

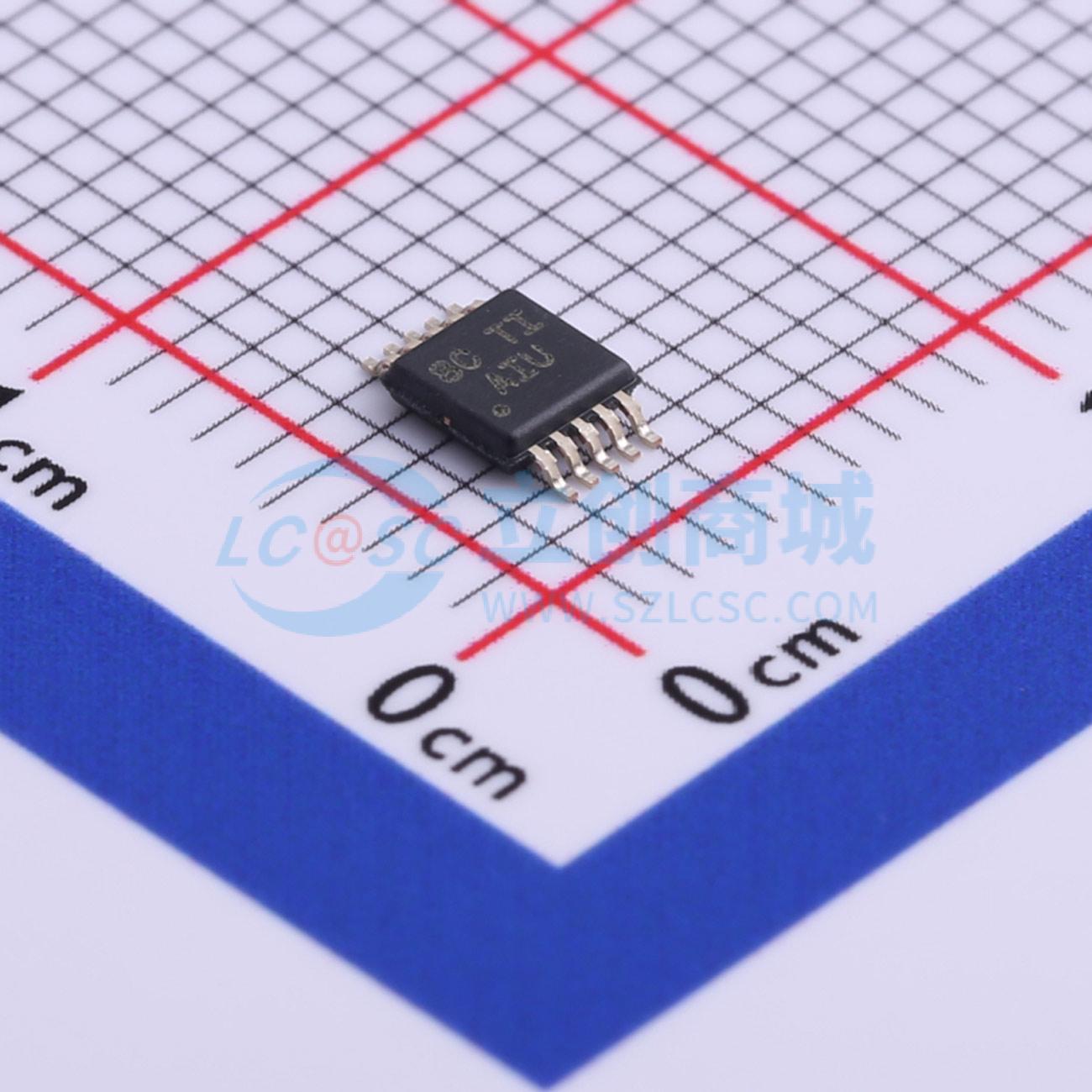

TPS61015DGSR

高效率1-2节电池升压转换器

SMT扩展库PCB免费打样

描述: TPS61015是一款高效率的升压转换器,适用于单节或多节镍镉（NiCd）、镍氢（NiMH）或碱性电池供电的系统。该转换器具有集成的同步整流器,可实现高达95%的电源转换效率。启动时负载电压低至0.9V,工作电压低至0.8V,最大输出电流为200mA。转换器具有自动断开功能,可在关机时完全隔离负载和电池。此外,还具有自动放电功能,可在关机时放电输出电容器。
品牌名称: TI(德州仪器)
商品型号: TPS61015DGSR
商品编号: C473904
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.142克(g)

商品参数

商品概述

TPS6101x 器件是升压转换器，适用于通常由单节或双节镍镉（NiCd）、镍氢（NiMH）或碱性电池供电的系统。转换器输出电压可通过外部电阻分压器在 1.5 V 至最高 3.3 V 范围内调节，也可在芯片内部固定。该器件在仅 0.9 V 的电源电压下可提供 200 mA 的输出电流。转换器在仅 0.9 V 的电源电压下即可带满载启动，并能在低至 0.8 V 的电源电压下保持工作。该转换器基于固定频率、电流模式、脉冲宽度调制（PWM）控制器，在轻载时会自动进入省电模式。它采用内置同步整流器，因此无需外部肖特基二极管，提高了系统效率。开关电流限制在最大值 1300 mA。可禁用转换器以最大限度减少电池消耗。关断期间，负载与电池完全隔离。自动放电功能允许在关断模式下对输出电容进行放电。当为微控制器或存储器供电时，这尤其有用，因为输出电容上的残余电压可能导致应用程序故障。对 ADEN 引脚进行编程时，可禁用自动放电功能。实现了低 EMI 模式，以减少转换器进入不连续导通模式时的干扰和辐射电磁能量。该器件采用节省空间的微型 10 引脚 MSOP 封装。TPS61010 也提供 3 mm x 3 mm 10 引脚 QFN 封装。

商品特性

集成同步整流器，实现最高功率转换效率（>95%）
最低 0.9 V 电源电压下带满载启动，可在低至 0.8 V 电压下工作
0.9 V 电源下提供 200 mA 输出电流
省电模式，提高低输出电流时的效率
自动放电功能允许在关断期间对输出电容放电
器件静态电流小于 50 μA
转换器关断期间将负载与电池隔离，使用方便
电感两端集成抗振铃开关
集成低电池比较器
微型 10 引脚 MSOP 或 3 mm×3 mm QFN 封装
提供评估模块（TPS6101xEVM - 157）

应用领域

所有单节或双节电池供电的产品
网络音频播放器
寻呼机
便携式医疗诊断设备
遥控器
无线耳机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~3V
	输出电压	3V
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
