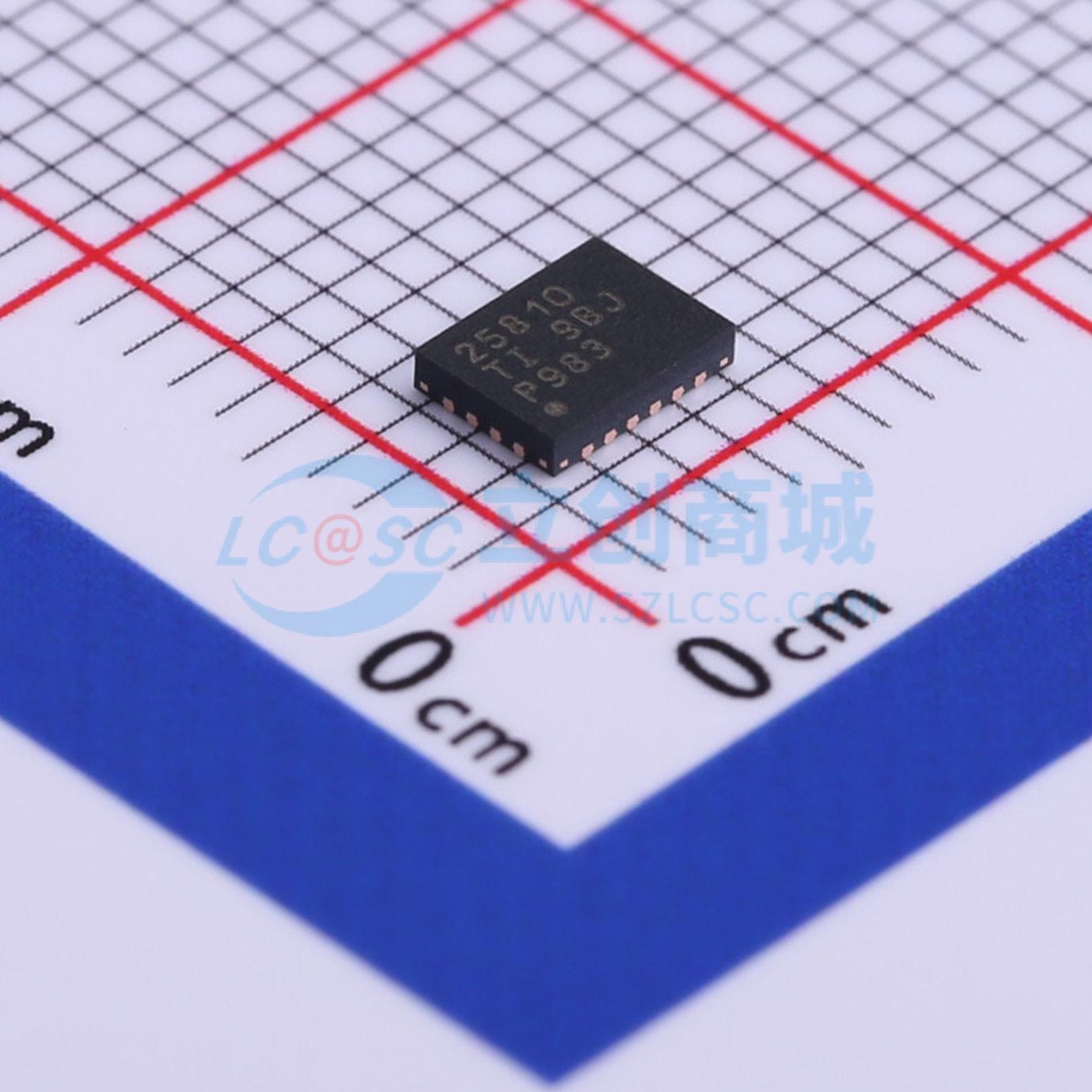

温馨提醒：图片仅供参考，商品以实物为准

TPS25810RVCR

TPS25810 USB Type-C DFP 控制器和电源开关，带负载检测

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: USB Type-C Rev. 1.2 Compliant DFP 控制器，内置3A额定连接/断开检测，支持STD/1.5-A/3-A能力广播，超级速度极性确定，VBus应用和放电，Vconn 应用于电子标记电缆，音频和调试配件识别。
品牌名称: TI(德州仪器)
商品型号: TPS25810RVCR
商品编号: C473913
商品封装: WQFN-20-EP(3x4)
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	工作电流	-
	静态电流	700nA
	功能特性	唤醒功能；使能/关断功能；中断生成；多接口协同

商品概述

TPS25810是一款带负载检测功能的USB Type-C DFP控制器和电源开关，集成额定电流3A的USB电源开关，可监视Type-C配置通道CC线路，检测USB设备连接状态；当连接上行端口UFP设备时，会为VBUS供电，并通过直通CC线向UFP通告可选的VBUS拉电流能力；若使用电子标记电缆连接UFP，还会为电缆CC引脚提供VCONN电源，同时可识别Type-C音频或调试附件；该器件未连接设备时电流消耗低，可在低功耗系统状态下节省电力，电源开关具备电流限制和故障告警功能，支持多端口功率管理。

商品特性

兼容USB Type-C版本1.2的下行数据端口DFP控制器
支持连接器连接/断开检测
可通过配置通道CC进行STD/1.5A/3A电流能力通告
支持超高速极性确定
支持VBUS应用和放电
可为电子标记电缆提供VCONN电源
支持音频和调试附件识别
端口未连接时，I_DDQ典型值为0.7μA
提供三个输入电源选项：IN1为USB充电电源，IN2为VCONN电源，AUX为器件电源
电源唤醒功能可保证系统冬眠S4和关闭S5功耗状态下的低功耗
未连接UFP时可禁用高功率5V电源，节省系统电力，可由3.3V低压辅助电源供电运行
内置典型值34mΩ高侧金属氧化物半导体场效应晶体管MOSFET
1.7A/3.4A电流限值，精度±7.1%，可编程
过流或过热条件下可通过FAULT输出发出告警信号
端口功率管理可实现多端口的功率资源优化，LD_DET输出可对多个高电流Type-C端口进行功率管理控制
CC引脚符合IEC-61000-4-2标准
采用20引脚晶圆级四方扁平无引线WQFN封装，尺寸为3mm×4mm

应用领域

笔记本的USB Type-C主机端口，用于休眠充电
LCD监视器、扩展坞和充电托板
Type-C USB壁式充电器

	属性	参数值
	商品目录	其他接口
	接口类型	USB Type-C
	数据速率	-
	工作电压	4.5V~6.5V
