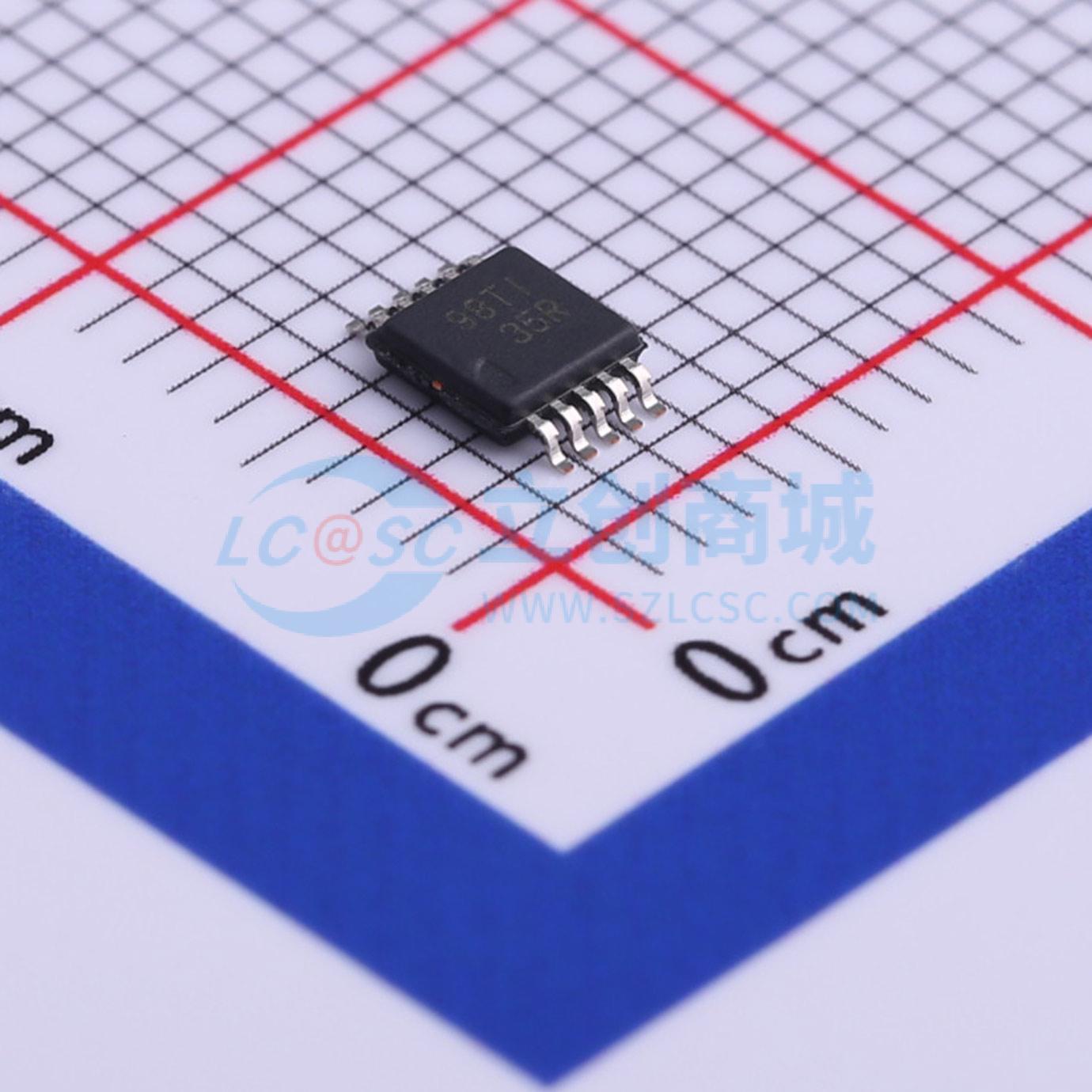

温馨提醒：图片仅供参考，商品以实物为准
TS5A623157DGSR
双10-Q SPDT模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双单刀双掷(SPDT)模拟开关，工作电压范围为1.65V至5.5V，具有过冲和欠冲电压保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A623157DGSR
- 商品编号
- C473909
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 10Ω | |
| 关闭时间(toff) | 3.4ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 14.5pF | |
| 带宽 | 371MHz |
商品概述
TS5A623157是一款双单刀双掷（SPDT）模拟开关，工作电压范围为1.65 V至5.5 V。该器件可处理数字和模拟信号，幅值高达V+（峰值）的信号可双向传输。 TS5A623157可检测I/O端的过冲和下冲事件，并通过防止产生电压差和导通开关来做出响应。
商品特性
- 过冲和下冲电压保护
- 先断后通切换
- 低导通电阻（10 Ω）
- 控制输入可承受5 V电压
- 低电荷注入
- 导通电阻匹配性好
- 总谐波失真（THD）低
- 单电源1.8 V至5.5 V供电
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- ESD性能测试符合JESD 22标准 - 人体模型（A114 - B，II类）2000 V
- 带电器件模型（C101）1000 V
- 机器模型（A115 - A）300 V
应用领域
- 采样保持电路
- 电池供电设备
- 音频和视频信号路由通信电路
