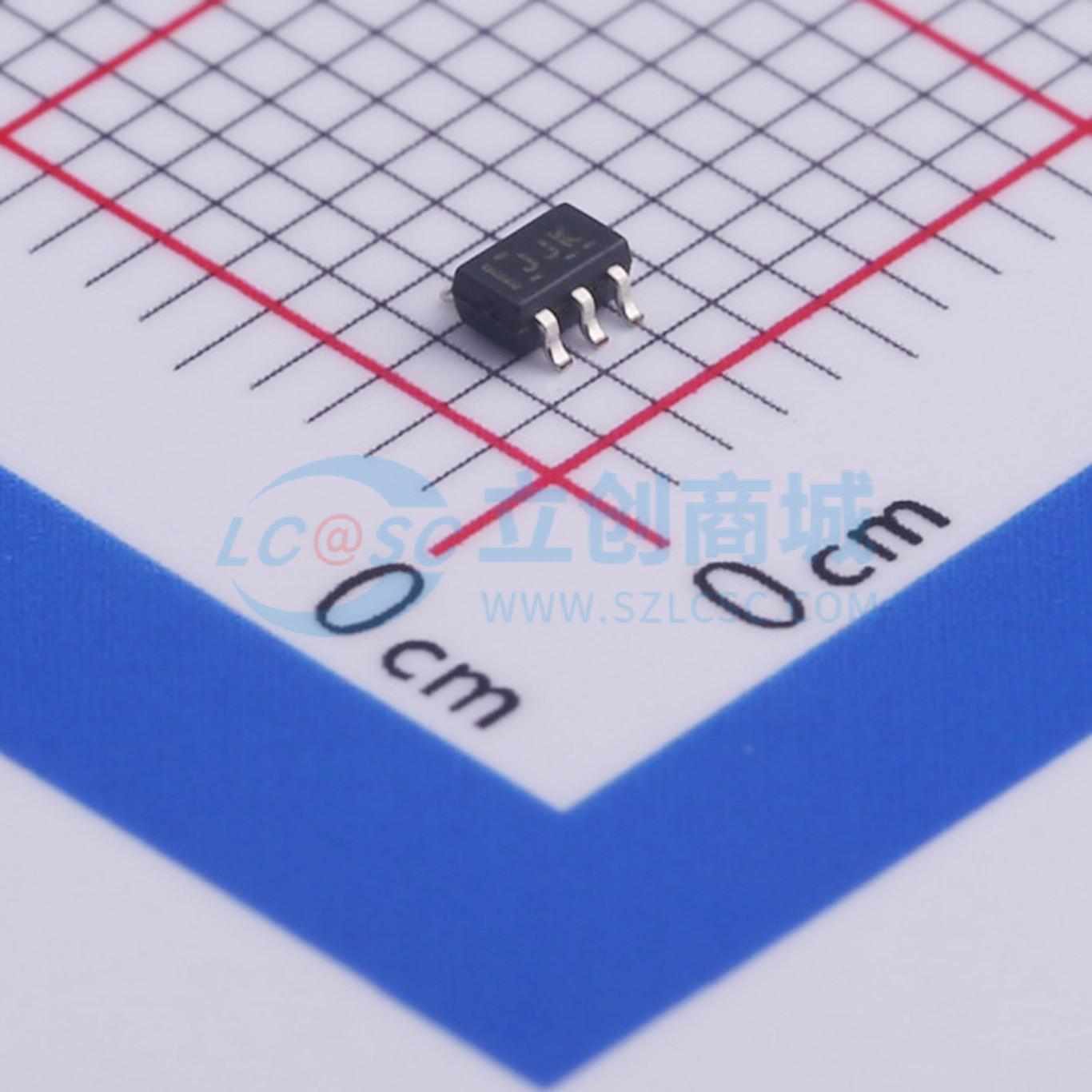

温馨提醒：图片仅供参考，商品以实物为准

TS5A3159ADCKR

TS5A3159A 1-Q SPDT 模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单极双掷 (SPDT) 固态模拟开关，具有低导通电阻和出色的总谐波失真性能，适用于便携式音频应用。
品牌名称: TI(德州仪器)
商品型号: TS5A3159ADCKR
商品编号: C475493
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

TS5A3159A 器件是一款单刀双掷 (SPDT) 模拟开关，设计工作电压范围为 1.65 V 至 5.5 V。该器件具有低导通电阻和出色的导通电阻匹配特性，具备先断后通功能，可防止信号从一个通道传输到另一个通道时出现信号失真。该器件总谐波失真 (THD) 性能出色，功耗极低。这些特性使该器件适用于便携式音频应用。

商品特性

规定先断后通切换
掉电模式下隔离，V₊ = 0
引脚与 TS5A3159 器件兼容
低导通电阻 (1 Ω)
控制输入可承受 5.5 V 电压
低电荷注入
出色的导通电阻匹配
低总谐波失真 (THD)
1.65 V 至 5.5 V 单电源供电
闩锁性能超过 100 mA
符合 JESD 78，II 类标准
静电放电 (ESD) 性能按照 JESD 标准测试：2000 V 人体模型 (A114 - B，II 类)、1000 V 带电器件模型 (C101)

应用领域

手机
个人数字助理 (PDA)
便携式仪器音频和视频信号路由
低电压数据采集系统
通信电路
调制解调器
硬盘驱动器
计算机外设、无线终端和外设

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.65V~5.5V
	导通时间(ton)	30ns

	属性	参数值
	导通电阻(Ron)	700mΩ
	关闭时间(toff)	30ns
	工作温度	-40℃~+85℃
	导通电容(Con)	55pF
	带宽	100MHz
