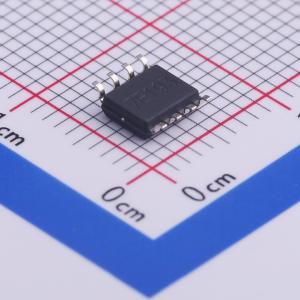

温馨提醒：图片仅供参考，商品以实物为准
LM2903QDRQ1
LM2903-Q1 汽车双差分比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2903-Q1 AEC-Q100 0 级和 1 级汽车类高电压双路差分比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2903QDRQ1
- 商品编号
- C475499
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 300ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
该器件由两个独立的电压比较器组成，设计用于在宽电压范围内由单电源供电运行。也可以使用双电源供电，只要两个电源之间的压差不超过36 V，且VCC比输入共模电压至少正1.5 V。功耗与电源电压无关。输出端可与其他集电极开路输出端相连，以实现线与关系。
LM2903-Q1符合AEC-Q100 1级温度范围（-40°C至+125°C）的要求。LM2903E-Q1符合AEC-Q100 0级温度范围（-40°C至+150°C）的要求。
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证，结果如下：
- 器件温度等级0：环境工作温度范围为-40°C至150°C（LM2903E-Q1）
- 器件温度等级1：环境工作温度范围为-40°C至125°C（LM2903-Q1）
- 器件HBM ESD分类等级为H1C
- 器件CDM ESD分类等级为C4B
- ESD保护超过MIL-STD-883方法3015规定的1000 V；采用机器模型（C = 200 pF，R = 0 Ω）时超过100 V
- 单电源或双电源供电
- 低电源电流消耗，与电源电压无关，每个比较器典型值为0.4 mA
- 低输入偏置电流，典型值为25 nA
- 低输入失调电流，典型值为5 nA
- 低输入失调电压，典型值为2 mV
- 共模输入电压范围包含地
- 差分输入电压范围等于最大额定电源电压±36 V
- 低输出饱和电压
- 输出与TTL、MOS和CMOS兼容
应用领域
- 汽车领域
- 混合动力汽车/电动汽车及动力系统
- 信息娱乐系统和仪表盘
- 车身控制模块
- 工业领域
- 电源监控
- 振荡器
- 峰值检测器
- 逻辑电压转换
